Освещение садовых дорожек напряжением 24 вольта: полное руководство по монтажу
Организация подсветки садовых дорожек на загородном участке сталкивается с двумя ключевыми требованиями. Первое — обеспечение безопасности людей и домашних животных. Второе — сохранение эстетики ландшафта без риска короткого замыкания или поражения током. Система освещения на 24 вольта (постоянного или переменного тока низкого напряжения) решает обе задачи. Это стандарт для ландшафтного дизайна, так как 24 В считается безопасным напряжением для человека в условиях сырой земли, бетона или газона.
Переход на низковольтное освещение подразумевает использование понижающего трансформатора (блока питания) на 220/24 В. Кабель укладывается в землю на небольшую глубину, что исключает травмоопасность при случайном повреждении изоляции лопатой или секатором. Статья описывает пошаговый процесс проектирования, расчета и физической укладки кабеля в траншею для системы садовых дорожек с номиналом 24 вольта.
Преимущества и особенности системы 24 В
Напряжение 24 вольта относится к классу сверхнизкого напряжения (SELV — Safety Extra Low Voltage). Согласно стандартам МЭК и ПУЭ, такие цепи не требуют защитного заземления и не создают опасности смертельного поражения электрическим током. Это означает, что даже при прямом контакте с оголенным проводом во время ремонта или случайном перекусывании кабеля газонокосилкой, человек получит лишь безобидный удар без последствий.
Использование 24 В вместо популярных 12 В позволяет увеличить длину линии и мощность подключаемых светильников при том же сечении провода. Падение напряжения на 24-вольтовой линии в два раза меньше по сравнению с 12-вольтовой при одинаковом токе. Это дает возможность протягивать магистраль длиной до 30–40 метров без применения дорогих проводов большого сечения.
Для освещения садовых дорожек применяются светодиодные светильники (LED) со встроенными драйверами, рассчитанными на 24 В. Такие светильники имеют класс защиты IP65 (защита от струй воды) или IP67 (защита от кратковременного погружения). Срок службы LED-элементов при питании стабилизированным 24 В достигает 30 000–50 000 часов.
Этап первый: проектирование трассы и расчет сечения кабеля
Перед тем как копать траншею, необходимо составить карту освещения. На плане участка отмечаются все садовые дорожки, точки установки светильников (столбики, грунтовые встраиваемые споты, настенные бра) и местоположение блока питания. Трансформатор 220/24 В рекомендуется размещать в сухом месте — внутри дома, хозблока или в герметичном уличном шкафу, не ближе 1,5 м от открытого грунта. Кабель от трансформатора до первой точки должен идти под землей с запасом длины 0,5–1 м на каждую петлю.
Расчет сечения кабеля сводится к учету падения напряжения. Для 24-вольтовой системы допустимое падение составляет не более 10% (2,4 В). Формула для медного провода: S = (2 × L × I) / (57 × ΔU), где L — длина линии в метрах, I — ток нагрузки в амперах, ΔU — допустимое падение в вольтах, 57 — удельная проводимость меди. Типовой результат: для линии 30 м с суммарной мощностью светильников 60 Вт (ток 2,5 А) потребуется сечение 4,0 мм², чтобы уложиться в падение 1,2–1,5 В.
Для упрощенного подбора действуют следующие практические рекомендации. При длине магистрали до 15 м и нагрузке до 100 Вт достаточно кабеля сечением 2,5 мм². При длине 15–30 м и нагрузке до 150 Вт — сечение 4,0 мм². Для линий длиннее 30 м или мощностей свыше 200 Вт необходимо сечение 6,0 мм² или разбивка на несколько лучей от разных выходов трансформатора.
Выбор кабеля и защита изоляции
Для подземной прокладки в садовых дорожках применяются только кабели с усиленной двойной или тройной изоляцией. Оптимальные марки — ВВГнг-LS (медный) или ПВСнг-LS. Алюминиевые провода не допускаются из-за низкой механической прочности и хрупкости при изгибах в траншее. Изоляция должна быть устойчива к ультрафиолету (для открытых участков выхода из земли) и к воздействию почвенной влаги.
При укладке в грунт обязательно использовать гофрированную трубу (ПНД — полиэтилен низкого давления) или двухстенную гофру с зондом. Диаметр трубы выбирается из расчета, что кабель занимает не более 40% внутреннего сечения. Для одиночного кабеля сечением до 4 мм² достаточно трубы диаметром 16–20 мм. Труба защищает кабель от механических повреждений корнями растений, камнями и грызунами. Также она позволяет в будущем легко заменить кабель без вскрытия всего покрытия дорожки.
Для почвы с высоким уровнем грунтовых вод (ближе 0,5 м от поверхности) поверх трубы рекомендуется укладывать дополнительный слой геотекстиля и слой песка 5–10 см. Это исключает механическое давление влажной земли на стенки трубы при замерзании-оттаивании.
Инструменты и материалы для монтажа
Для выполнения работ по укладке потребуется следующий набор. Лопата штыковая и совковая, рулетка (не менее 10 м), строительный уровень, нож для зачистки кабеля с фиксатором глубины реза, инструмент для обжима наконечников (кримпер), мультиметр, отвёртки, пассатижи. Из расходных материалов: кабель требуемого сечения, труба ПНД с зондом-протяжкой, герметичные соединительные муфты (ГПМ) с силиконовыми вставками, термоусадочная трубка, хомуты нейлоновые, песок для подушки, геотекстиль (при необходимости).

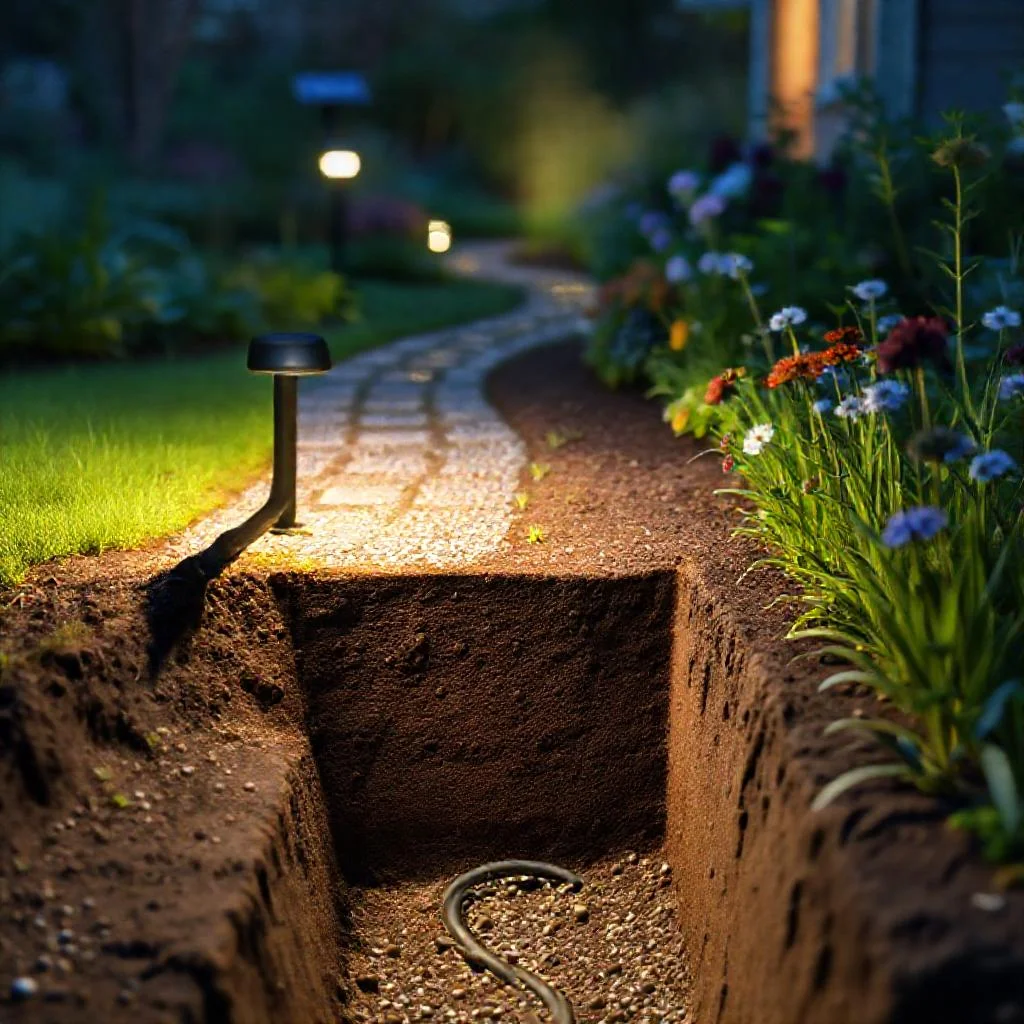

Этап второй: копка траншеи и подготовка основания
Ширина траншеи для одного кабеля составляет 10–15 см. Глубина заложения — 30–50 см от поверхности земли. Минимальная глубина 30 см гарантирует, что кабель не будет повреждён при сезонной перекопке почвы на штык лопаты (25 см). Если дорожка будет эксплуатироваться как проезд для автомобилей или поливочная техника с вибрацией, глубина увеличивается до 50 см.
На дно траншеи насыпается выравнивающий слой песка толщиной 5–10 см. Песок трамбуется вручную. Укладка кабеля или трубы осуществляется с небольшим запасом длины («змейкой»), чтобы компенсировать температурное расширение грунта и возможную усадку покрытия дорожки. При использовании гофрированной трубы — кабель предварительно протягивается внутри неё с помощью зонда.
Кабель или труба укладываются не ближе 0,5 м от других подземных коммуникаций (водопровод, дренаж, силовой кабель 220 В). Пересечение с ними возможно только под прямым углом, с обязательным дополнительным слоем изоляции (две гофрированные трубы). Если дорожка бетонируется, то кабель прокладывается до заливки бетона, под слоем песка.
Этап третий: соединение светильников и герметизация
Светильники для садовых дорожек (болларды, грунтовые споты) обычно имеют входящий кабель длиной 30–50 см. Основная магистральная линия разводится по траншее. Соединение светильника с магистралью выполняется только в герметичных распределительных муфтах, которые часто называют «сухие» соединители или сплайс-коннекторы с силиконовым наполнителем. Альтернатива — качественные термоусадочные муфты с клеевой прослойкой, которые усаживаются строительным феном до 200 °C.
Важное правило: все соединения должны быть расположены над уровнем грунта или на глубине не более 10 см, но обязательно в герметичных коробках. Никаких скруток, замотанных в изоленту! Скрутка в земле неизбежно окисляется в течение 2–3 сезонов, создавая высокий переходное сопротивление и нагрев. Для сечений кабеля до 2,5 мм² используются WAGO (клеммники с рычажками или пружинные) в силиконовой герметичной оболочке. Для сечений 4–6 мм² — соединительные муфты CJ (Collet Jelly) с токопроводящими втулками и силиконовым гелем.
Этап четвёртый: подключение к трансформатору и тестирование
Трансформатор 220/24 В устанавливается в сухом помещении на DIN-рейку или в навесной шкаф. Подключение к сети 220 В выполняется через автомат дифференциальной защиты (УЗО) с током утечки 30 мА. Выход 24 В подключается к магистральному кабелю через клеммную колодку. Перед засыпкой траншеи необходимо проверить работоспособность всей цепи.
Проверка мультиметром на выходе трансформатора: напряжение должно быть 24 В ± 0,5 В без нагрузки. При подключении нагрузки (всех светильников) измеряется ток — он не должен превышать номинальное значение трансформатора. Наиболее надёжные трансформаторы для ландшафта — электронные (импульсные) с гальванической развязкой и защитой от короткого замыкания. Они компактны, легки и обеспечивают стабильное напряжение даже на длинных линиях.
Этап пятый: обратная засыпка и фиксация
После успешного тестирования траншея засыпается песком (5 см поверх кабеля или трубы) с последующим увлажнением и уплотнением. Поверх песка укладывается сигнальная лента: жёлтая с надписью «Кабель» или «Осторожно электрики». Это предупредит будущие земляные работы. Затем траншея засыпается родным грунтом. Утрамбовка обязательна, чтобы избежать просадки дорожки.
Если дорожка имеет бетонное или плиточное покрытие, засыпка песка и укладка финишного покрытия выполняются строго по технологии с выравниванием и уплотнением. При этом кабель должен быть защищён от контакта с острыми краями камней или цементным раствором. При монтаже на готовые дорожки используют обходные технологии: кабель прокладывается под бордюром или через специальные каналы в грунте рядом с дорожкой.
Типичные ошибки и меры их предотвращения
Первая распространенная ошибка — недооценка длины линии и выбор слишком тонкого кабеля. При падении напряжения ниже 20 В светильники перестают работать в полную силу, гаснут и могут мигать. Чтобы избежать этого, расчет сечения делается с запасом. Если линия длиннее 40 м, стоит разделить систему на два независимых канала от разных трансформаторов.
Вторая ошибка — создание ответвлений без герметичных муфт. В месте ответвления нарушается целостность изоляции, влага проникает в жилы, запуская коррозию. Исправить такой участок после засыпки траншеи сложно. Единственный выход — раскопки и замена отрезка.
Третья ошибка — использование дешёвых светильников с классом защиты ниже IP65. Вода, попадающая внутрь корпуса, выводит из строя драйвер и светодиоды в течение 2–3 недель. Все светильники для садовых дорожек должны быть с герметичным корпусом, резиновыми прокладками и встроенным дренажем воды.
Заключение: эксплуатация и долговечность
Правильно спроектированная и смонтированная система освещения на 24 В с укладкой кабеля в траншею прослужит минимально 10–15 лет без необходимости вмешательства. Каждый год рекомендуется проводить визуальный осмотр трансформатора, проверять герметичность всех внешних муфт. При обнаружении конденсата в корпусах светильников — заменить уплотнители. Соблюдение глубины укладки и технологии соединения гарантирует, что садовые дорожки останутся освещёнными, безопасными и привлекательными в любое время года.
Чек-лист для самостоятельного монтажа
- Составить схему с отметками всех точек и длины трассы;
- Рассчитать суммарную мощность светильников и выбрать трансформатор с запасом 20%;
- Подобрать сечение провода по падению напряжения (минимум 2,5 мм²);
- Выкопать траншею глубиной 30–50 см;
- Уложить песок на дно, затем кабель в гофре (или в трубе);
- Выполнить все соединения в герметичных муфтах;
- Проверить изоляцию и работоспособность мультиметром;
- Засыпать песок, сигнальную ленту, грунт;
- Зафиксировать схему прокладки для будущих земляных работ.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и практические рекомендации для монтажа освещения садовых дорожек напряжением 24 вольта, строго соответствующие данным из текста статьи. Данные сгруппированы по этапам проектирования, выбора кабеля и монтажа.
| Параметр / Этап | Характеристика / Значение | Примечание / Уточнение из текста |
|---|---|---|
| Рабочее напряжение системы | 24 В (постоянного или переменного тока низкого напряжения) | Относится к классу сверхнизкого напряжения (SELV). Не требует защитного заземления. |
| Допустимое падение напряжения | Не более 10% (2,4 В) | Для 24-вольтовой системы. |
| Максимальная длина линии (рекомендуемая) | 30–40 метров | Без применения дорогих проводов большого сечения. |
| Сечение кабеля (пример расчета) | 4,0 мм² | Для линии 30 м с суммарной мощностью 60 Вт (ток 2,5 А) и падением 1,2–1,5 В. |
| Сечение кабеля (простые случаи) | 2,5 мм² | При длине магистрали до 15 м и нагрузке до 100 Вт. |
| Сечение кабеля (средние случаи) | 4,0 мм² | При длине 15–30 м и нагрузке до 150 Вт. |
| Сечение кабеля (сложные случаи) | 6,0 мм² | Для линий длиннее 30 м или мощностей свыше 200 Вт (либо разбивка на лучи). |
| Глубина траншеи | 30–50 см | Минимальная 30 см. Для проезда авто — 50 см. |
| Ширина траншеи | 10–15 см | Для одного кабеля. |
| Толщина песчаной подушки (дно) | 5–10 см | Выравнивающий слой, трамбуется. |
| Толщина песчаной засыпки (поверх) | 5 см | Поверх кабеля или трубы, с увлажнением и уплотнением. |
| Защита кабеля в земле | Гофрированная труба ПНД или двухстенная гофра с зондом | Кабель занимает не более 40% внутреннего сечения трубы. |
| Диаметр трубы (для кабеля до 4 мм²) | 16–20 мм | Для одиночного кабеля. |
| Класс защиты светильников | IP65 (защита от струй воды) или IP67 (защита от кратковременного погружения) | Ниже IP65 — ошибка, вода выводит светильник из строя за 2-3 недели. |
| Срок службы LED-элементов | 30 000–50 000 часов | При питании стабилизированным 24 В. |
| Срок службы системы | 10–15 лет | При правильном монтаже без вмешательства. |
| Рекомендуемые марки кабеля | ВВГнг-LS или ПВСнг-LS (медные) | Алюминиевые провода не допускаются. |
| Тип соединений | Только герметичные муфты (WAGO в силиконе для сечений до 2,5 мм²; CJ с гелем для 4–6 мм²) | Скрутки в изоленте запрещены. Все соединения над уровнем грунта или на глубине до 10 см. |
| Защита трансформатора (вход 220 В) | Автомат дифференциальной защиты (УЗО) с током утечки 30 мА | Для подключения к сети 220 В. |
| Запас длины кабеля при укладке | 0,5–1 м на каждую петлю | Укладка «змейкой» для компенсации температурного расширения. |
| Расстояние до других коммуникаций | Не ближе 0,5 м | Пересечение только под прямым углом с дополнительной изоляцией. |
Частые вопросы по теме (FAQ)
На какую глубину нужно закапывать кабель в траншею для освещения дорожек?
Минимальная глубина заложения кабеля составляет 30 см от поверхности земли. Это гарантирует, что кабель не будет повреждён при сезонной перекопке почвы на штык лопаты (25 см). Если дорожка будет эксплуатироваться как проезд для автомобилей или поливочная техника с вибрацией, глубина увеличивается до 50 см.
Какое сечение кабеля использовать при длине магистрали 30 метров и нагрузке 150 Вт?
Для линии длиной 15–30 м и нагрузкой до 150 Вт рекомендуется сечение 4,0 мм². Для линий длиннее 30 м или мощностей свыше 200 Вт необходимо сечение 6,0 мм² или разбивка на несколько лучей от разных выходов трансформатора.
Как правильно соединять провода светильников с магистральным кабелем под землей?
Соединение выполняется только в герметичных распределительных муфтах, таких как «сухие» соединители или сплайс-коннекторы с силиконовым наполнителем. Альтернатива — качественные термоусадочные муфты с клеевой прослойкой, которые усаживаются строительным феном до 200 °C. Для сечений кабеля до 2,5 мм² используются клеммники WAGO в силиконовой герметичной оболочке, для сечений 4–6 мм² — соединительные муфты CJ с токопроводящими втулками и силиконовым гелем.
Какую защиту нужно обеспечить для кабеля при укладке в грунт?
При укладке в грунт обязательно использовать гофрированную трубу (ПНД — полиэтилен низкого давления) или двухстенную гофру с зондом. Для одиночного кабеля сечением до 4 мм² достаточно трубы диаметром 16–20 мм. Для почвы с высоким уровнем грунтовых вод (ближе 0,5 м от поверхности) поверх трубы рекомендуется укладывать дополнительный слой геотекстиля и слой песка 5–10 см.
Почему не подойдет алюминиевый кабель для подземной прокладки?
Алюминиевые провода не допускаются из-за низкой механической прочности и хрупкости при изгибах в траншее. Для подземной прокладки применяются только кабели с усиленной двойной или тройной изоляцией, оптимально — марки ВВГнг-LS или ПВСнг-LS (медные).
