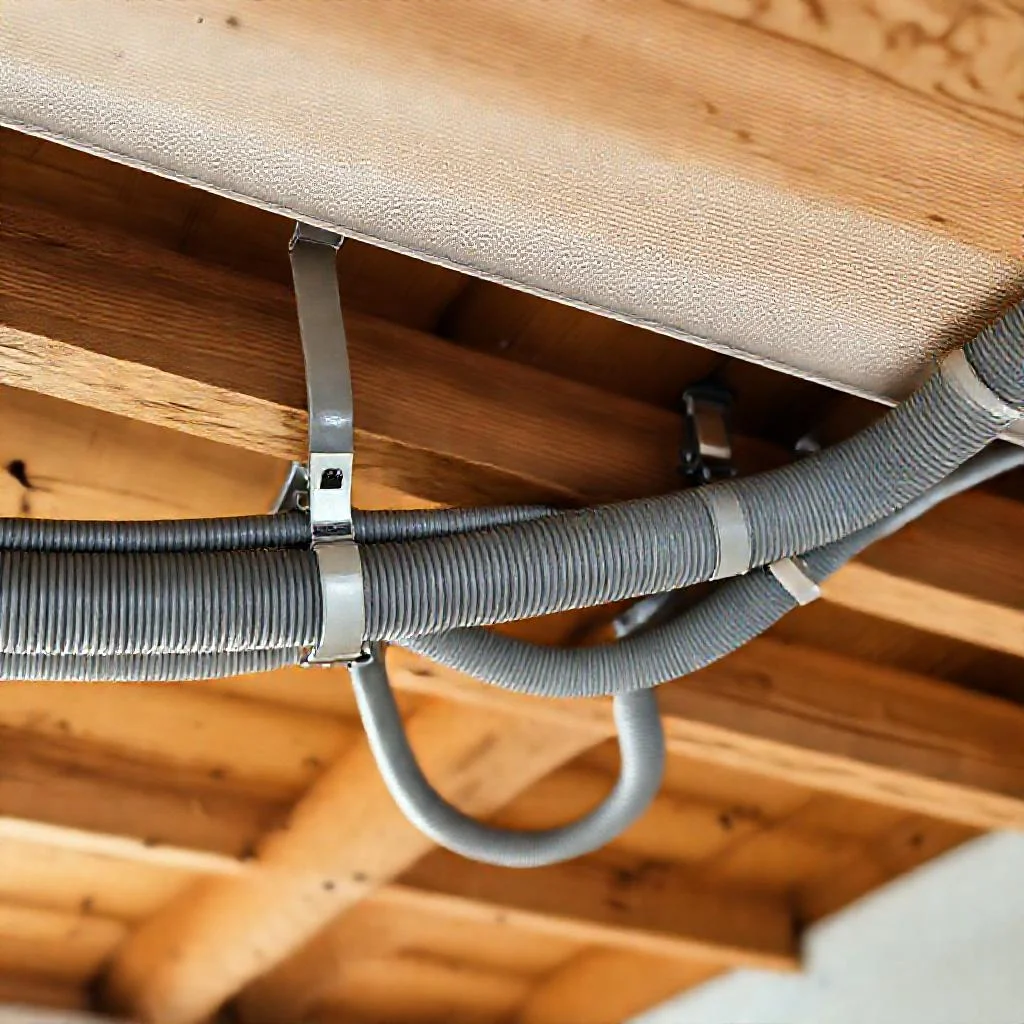

Прокладка электропроводки под натяжным потолком в частном доме: крепление пластиковой гофры к деревянным балкам
Монтаж электрических сетей в частном деревянном доме или коттедже с деревянными перекрытиями требует особого подхода. Использование натяжного полотна в качестве финишной отделки потолка усложняет задачу: доступ к проводке после установки полотна полностью перекрывается. Это означает, что любые ошибки, допущенные на этапе прокладки, могут привести к дорогостоящему демонтажу потолка или, что хуже, к пожару. Данная статья детально разбирает процесс прокладки кабеля в пластиковой гофре с креплением к деревянным балкам. Рассматриваются нормативные требования, выбор материалов, пошаговая технология монтажа и типичные ошибки.
Нормативная база и требования безопасности
Основной документ, регламентирующий монтаж электропроводки в России, — это Правила устройства электроустановок (ПУЭ), действующая редакция (7-е издание). Для деревянных домов действуют повышенные требования пожарной безопасности. Согласно ПУЭ (пункт 7.1.38), скрытая проводка в деревянных конструкциях должна выполняться в металлических трубах или металлических коробах. Однако для подвесных и натяжных потолков, монтируемых на каркас из деревянных балок, часто применяется компромиссное решение — прокладка в негорючей гофре.
Важно понимать разницу: если балки являются несущими элементами перекрытия, а не горючим основанием для отделки, то кабель между ними может прокладываться в ПВХ-гофре (поливинилхлорид). ПВХ относится к трудногорючим материалам (группа Г1-Г2). Но если балка является частью конструкции, где возможно скопление легковоспламеняющихся материалов (опилки, стружка), применение пластиковой гофры без дополнительной защиты недопустимо. В таких случаях используют металлические рукава (металлорукав) или стальные трубы.
Второй ключевой норматив — СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Он требует, чтобы для сетей освещения и розеток использовался кабель с медными жилами сечением не менее 1,5 мм² (для освещения) и 2,5 мм² (для розеток). Кабель должен быть негорючим — марки ВВГнг-LS или аналог (NYM, ППГнг-HF). Применение кабелей с горючей изоляцией (например, ПУНП) под натяжным потолком категорически запрещено.
Выбор кабеля и гофрированной трубы
Для прокладки под натяжным потолком используется кабель, не распространяющий горение и с низким дымовыделением (нг-LS). Оптимальный выбор — ВВГнг-LS 3х1,5 (освещение) и ВВГнг-LS 3х2,5 (розеточные группы). Для мощных нагрузок (электроплита, водонагреватель) необходимо сечение 4-6 мм². Кабель NYM также подходит, но его многослойная изоляция толще, что увеличивает сложность затяжки в гофру.
Пластиковая гофра для скрытой проводки изготавливается из самозатухающего ПВХ. Диаметр выбирается с учетом количества прокладываемых кабелей и сечения. Для одного кабеля 1,5 мм² достаточно внутреннего диаметра 16 мм. Для трех кабелей 2,5 мм² нужна гофра диаметром 20-25 мм. Коэффициент заполнения гофры не должен превышать 40%. Кабель внутри гофры должен двигаться свободно, без закусывания. Гофра с зондом (протяжкой) обязательна для новых линий, так как зонд упрощает затяжку кабеля.
Планирование трасс и разметка
Перед началом работ составляется схема электропроводки. Под натяжным потолком линии прокладываются строго горизонтально (кроме спусков к выключателям и розеткам). Расстояние от провода до скрываемых строительных конструкций (балок, перегородок) должно быть не менее 10-20 мм для обеспечения вентиляции и теплоотвода. Запрещается укладывать гофру вплотную к балкам, если они имеют неровности или заусенцы, способные повредить изоляцию.
Для точного выхода кабеля к месту установки светильников применяется разметка. Отверстия для будущих точечных светильников или люстры определяются до монтажа натяжного полотна. К каждому светильнику подводится отдельный конец кабеля, выведенный в гофре и зафиксированный. Длина выпуска должна составлять 20-30 см, чтобы после монтажа потолка было удобно выполнить подключение.
Подготовка инструмента и материалов
Для монтажа потребуется минимальный набор инструментов:
- Электродрель или шуруповерт
- Клипсы для гофры (пластиковые или металлические) соответствующего диаметра
- Саморезы по дереву (для крепления клипс к балкам)
- Ножницы по металлу или строительный нож для резки гофры
- Струбцины или кабельные стяжки (нейлоновые хомуты) для временной фиксации
- Плоскогубцы и комплект изоленты
Клипсы — основной элемент крепления. Выбираются изделия из ударопрочного полипропилена, рассчитанные на наружный диаметр гофры (16, 20, 25, 32 мм). Металлические клипсы с резиновой прокладкой предпочтительнее, так как они долговечнее пластиковых, но их стоимость выше. Для деревянных балок подходят клипсы с одним отверстием под саморез (одноногие) или П-образные, которые обхватывают гофру с двух сторон.
Крепление гофры к деревянным балкам: пошаговая технология
Первым шагом выполняется осмотр балок. Древесина должна быть сухой, без трещин и признаков биопоражения. Места крепления клипс рекомендуется предварительно зашлифовать, чтобы исключить острые сколы.
Расстояние между точками крепления гофры к деревянным балкам регламентируется не строго, но опытные электрики придерживаются правила: шаг не более 40 см. Если трасса проходит вдоль балки, клипсы устанавливаются на верхней грани балки. Если трасса идет поперек балок (что встречается реже), гофра прокладывается по поверхности натяжного каркаса или крепится к направляющим профилям подвесной системы.
Алгоритм монтажа:
- Отрезок гофры нужной длины зачищается от заусенцев со стороны среза.
- В гофру заводится кабель (через зонд или ручным методом). Для длинных трасс (более 5-6 метров) рекомендуется предварительно размотать гофру на полу, чтобы она не имела перекрутов.
- Клипса надевается на гофру с небольшим усилием — она должна плотно защелкнуться, не деформируя трубу.
- Клипса с гофрой прикладывается к нижней или боковой грани балки (в зависимости от трассы) и фиксируется саморезом. Саморез вкручивается под шляпку, не допуская загибания пластика.
- Кабель внутри гофры не должен быть натянут. Между кабелем и внутренней стенкой гофры должен оставаться зазор для теплового расширения.
Углы поворота трассы выполняются с радиусом не менее 6-8 наружных диаметров гофры. Резкие изгибы (под прямым углом) запрещены, так как они увеличивают нагрузку на изоляцию и делают невозможной замену кабеля в будущем. Для поворота лучше использовать гибкую гофру, а не жесткие соединительные муфты.
Особенности крепления к деревянным балкам: узел фиксации
Главное отличие деревянных балок от бетонных перекрытий — высокая несущая способность и уязвимость к влаге. Саморезы используются с прессшайбой, длиной не менее 25 мм для твердых пород древесины. Для мягких пород (сосна) длина самореза должна быть 35-40 мм, чтобы обеспечить надежное сцепление. Категорически запрещается крепить клипсы к балкам гвоздями — со временем гвоздь расшатывается, и гофра провисает, создавая опасность повреждения кабеля.
Если трасса проходит параллельно балке, а сама балка является частью чернового потолка (например, в мансарде), гофру можно закрепить на боковой поверхности балки. Для этого используются клипсы с боковым защелкиванием. Шаг крепления в этом случае сокращается до 30-35 см, так как гофра подвержена боковым смещениям.
Не допускается прокладывать гофру в пазы (штробы) деревянных балок. Штробление несущих деревянных конструкций категорически запрещено нормами, так как критически снижает их прочность. Проводка должна быть либо накладной (по поверхности), либо скрытой в пространстве между балками.
Соединения и коммутация
Под натяжным потолком все соединения проводов (ответвления) выполняются только в распределительных коробках. Коробки устанавливаются в местах, доступных для обслуживания — например, над черновым полом второго этажа или в техническом помещении. Ставить распределительные коробки непосредственно под натяжным полотном запрещено, так как доступ к ним после монтажа будет невозможен без демонтажа потолка.
Для соединения жил используются винтовые клеммники (Wago, Klemsan) или обжимные гильзы. Скрутка без последующей пайки или обжима недопустима — это источник искрения и нагрева.
Каждый конец кабеля, выходящий из гофры к светильнику, должен быть окольцован (заизолирован) и закреплен на временном основании — например, крюке, забитом в балку, или пластиковой стяжке, привязанной к арматуре. После установки натяжного потолка к этим кольцам будет удобно крепить блоки питания светильников.
Заземление и дополнительные меры защиты
В частном доме с деревянными перекрытиями обязательна система заземления TN-C-S. Все металлические части, к которым возможно прикосновение (каркасы светильников, металлические корпуса монтажных коробок), должны быть заземлены. Для гофры из ПВХ заземление не требуется, но гофра не должна соприкасаться с голыми металлическими частями, находящимися под напряжением.
Дополнительную пожарную защиту обеспечивает установка УЗО (устройств защитного отключения) и автоматических выключателей с током утечки 100-300 мА. Для каждой линии электропроводки должна быть обеспечена селективность срабатывания защиты.
Типичные ошибки и как их избежать
Наиболее частые ошибки при монтаже проводки под натяжным потолком:
- Использование кабеля с алюминиевыми жилами. Алюминий хрупок, склонен к окислению и перегреву. Под натяжным потолком такой кабель недопустим.
- Экономия на гофре. Замена специальной негорючей гофры на обычную ПВХ-трубку для сантехники или дешевый китайский пластик. Последний легко плавится при коротком замыкании и выделяет едкий дым.
- Отсутствие затяжки кабеля через зонд. Если кабель не затянут, то в случае замены линии придется демонтировать потолок.
- Провисание гофры между балками. Провисание создает карман для пыли и увеличивает риск повреждения при монтаже натяжного полотна.
- Игнорирование правил прокладки рядом с дымоходами или печными трубами. Кабель должен быть удален от источников тепла на расстояние не менее 500 мм.
Заключение
Прокладка электропроводки под натяжным потолком в частном деревянном доме — ответственный этап строительства, игнорирование которого приводит к риску пожара. Крепление пластиковой гофры к деревянным балкам требует строгого соблюдения шага установки (не более 40 см), использования качественных клипс и саморезов, а также обязательной изоляции всех соединений. При соблюдении технологии и применении сертифицированных материалов, срок службы электропроводки под натяжным потолком составляет не менее 25-30 лет без необходимости ревизий. Главный принцип — все решения должны быть приняты на этапе чернового монтажа, так как после установки полотна исправить недостатки будет невозможно.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и характеристики, регламентирующие монтаж электропроводки в пластиковой гофре с креплением к деревянным балкам под натяжным потолком. Данные структурированы по категориям: требования к кабелю, выбор гофры, нормативы крепления и защиты. Все значения строго соответствуют тексту статьи.
| Категория | Параметр / Элемент | Значение / Требование | Примечание (из текста) |
|---|---|---|---|
| Требования к кабелю | Материал жил | Медь | Алюминий под натяжным потолком недопустим (хрупок, склонен к окислению и перегреву). |
| Марка кабеля (негорючий) | ВВГнг-LS (аналог: NYM, ППГнг-HF) | Кабель должен быть не распространяющим горение и с низким дымовыделением. ПУНП запрещен. | |
| Минимальное сечение жил | 1,5 мм² (освещение); 2,5 мм² (розетки); 4-6 мм² (мощные нагрузки) | Согласно СП 256.1325800.2016. | |
| Выбор пластиковой гофры (ПВХ) | Материал | Самозатухающий ПВХ (группа Г1-Г2) | Замена на сантехническую ПВХ-трубку или дешевый пластик недопустима. |
| Внутренний диаметр гофры | 16 мм (для 1 кабеля 1,5 мм²); 20-25 мм (для 3 кабелей 2,5 мм²) | Коэффициент заполнения гофры не должен превышать 40%. Кабель должен двигаться свободно. | |
| Наличие зонда (протяжки) | Обязательно для новых линий | Упрощает затяжку кабеля. Отсутствие затяжки делает замену линии невозможной без демонтажа потолка. | |
| Радиус изгиба трассы | Не менее 6-8 наружных диаметров гофры | Резкие изгибы (под прямым углом) запрещены. | |
| Крепление гофры к деревянным балкам | Основной крепеж | Клипсы (пластиковые или металлические) + саморезы | Категорически запрещено крепить клипсы гвоздями. |
| Длина самореза | Не менее 25 мм (твердые породы); 35-40 мм (мягкие породы, сосна) | Саморез с прессшайбой. | |
| Шаг крепления при прокладке вдоль/поперек балок | Не более 40 см | При креплении на боковую поверхность балки шаг сокращается до 30-35 см. | |
| Запрет на штробление | Категорически запрещено | Прокладка в пазы (штробы) несущих деревянных балок снижает их прочность. | |
| Расстояние от провода до конструкций / вентиляция | Не менее 10-20 мм | Для обеспечения вентиляции и теплоотвода. Запрещена укладка вплотную к балкам с неровностями. | |
| Соединения и защита | Распределительные коробки | Только в доступных для обслуживания местах (над черновым полом, в техпомещении) | Установка коробок под натяжным полотном запрещена. |
| Типы соединений жил | Винтовые клеммники (Wago, Klemsan) или обжимные гильзы | Скрутка без пайки или обжима недопустима (источник искрения). | |
| Дополнительная пожарная защита | УЗО с током утечки 100-300 мА; система заземления TN-C-S | Для каждой линии должна быть обеспечена селективность срабатывания защиты. |
Частые вопросы по теме (FAQ)
Каким должен быть минимальный шаг крепления пластиковой гофры к деревянным балкам?
Согласно технологии, расстояние между точками крепления гофры к деревянным балкам не должно превышать 40 см. Если трасса проходит параллельно балке и крепление выполняется на боковую поверхность, шаг рекомендуется сократить до 30-35 см для компенсации боковых смещений.
Можно ли прокладывать гофру в пазах (штробах) деревянных балок?
Категорически нет. Штробление несущих деревянных конструкций запрещено нормами, так как это критически снижает их прочность. Проводка должна быть только накладной (по поверхности) или скрытой в пространстве между балками.
Какой кабель обязательно использовать при прокладке в пластиковой гофре под натяжным потолком?
Применение кабелей с горючей изоляцией (например, ПУНП) под натяжным потолком категорически запрещено. Для сетей освещения используется медный кабель сечением не менее 1,5 мм², для розеток — 2,5 мм². Кабель должен быть негорючим, с низким дымовыделением — марки ВВГнг-LS или аналог (NYM, ППГнг-HF).
Какие саморезы нужно использовать для крепления клипс к деревянным балкам, и почему нельзя использовать гвозди?
Для твердых пород древесины используются саморезы с прессшайбой длиной не менее 25 мм. Для мягких пород (сосна) длина самореза должна составлять 35-40 мм. Категорически запрещается крепить клипсы гвоздями, так как со временем гвоздь расшатывается, гофра провисает, и создается опасность повреждения кабеля.
Разрешается ли использовать обычную ПВХ-трубку для сантехники вместо специальной гофры?
Нет, это типичная и опасная ошибка. Замена специальной негорючей гофры на обычную ПВХ-трубку для сантехники или дешевый китайский пластик недопустима: такой пластик легко плавится при коротком замыкании и выделяет едкий дым. Гофра для скрытой проводки должна изготавливаться из самозатухающего ПВХ.
