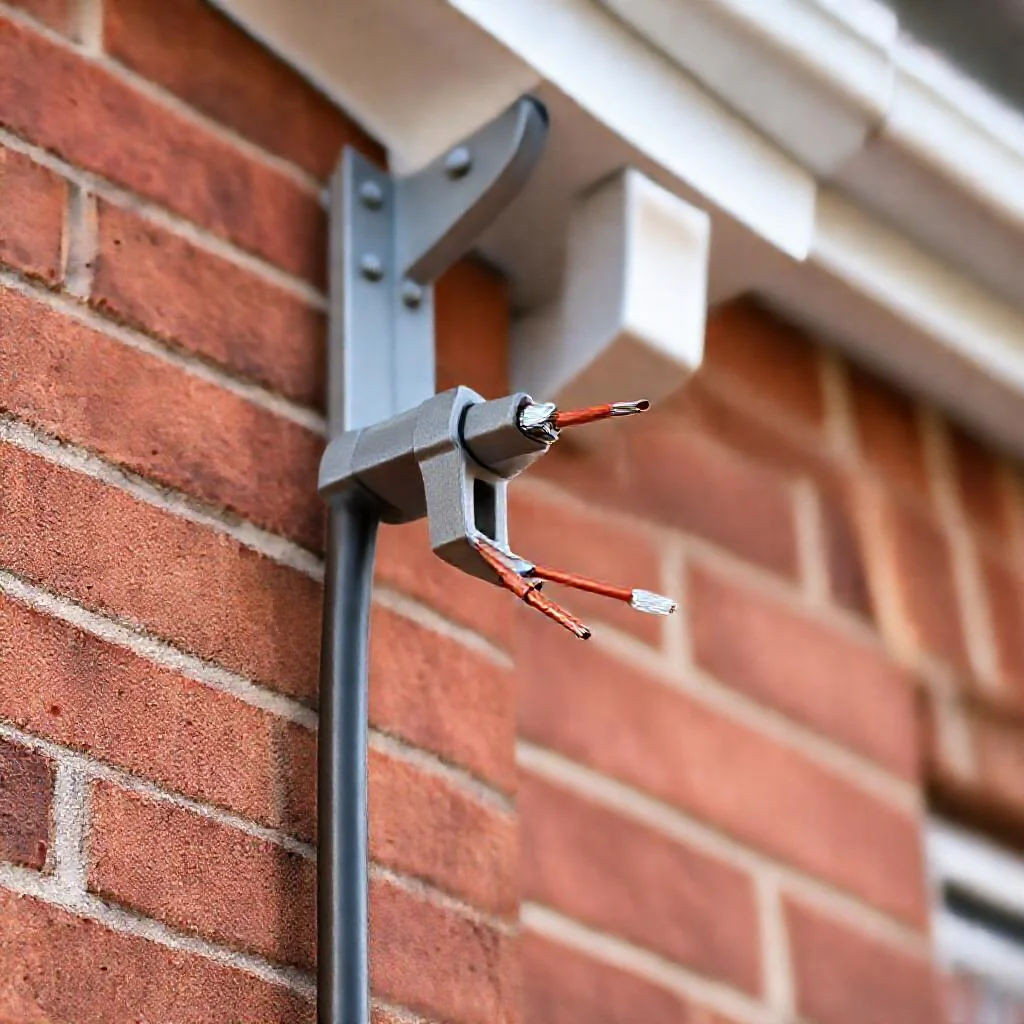

Переход с алюминиевого СИП на медный ВВГнг на фасаде: технология и нюансы монтажа
Соединение алюминиевого самонесущего изолированного провода (СИП) с медным кабелем ВВГнг на фасаде здания — типичная задача при подключении частного дома к воздушной линии электропередач. Эту операцию требуется выполнять с учетом разности электрохимических потенциалов металлов, требований ПУЭ (Правил устройства электроустановок) и физических свойств материалов. Прокалывающие зажимы (ответвительные сжимы) являются оптимальным решением, так как они исключают прямую скрутку алюминия и меди, герметизируют контакт и не требуют зачистки провода.
Почему алюминий и медь нельзя соединять напрямую
Алюминий и медь образуют гальваническую пару. При попадании влаги на место контакта возникает электролитический процесс, который разрушает алюминиевый проводник. Коррозия приводит к росту переходного сопротивления, перегреву изоляции и, как следствие, к короткому замыканию или пожару. Даже при использовании медных гильз для опрессовки алюминиевой жилы без промежуточного покрытия (например, кварцево-вазелиновой смазки) контакт остается ненадежным. Прокалывающий зажим решает эту проблему: его контактные пластины выполнены из биметалла (сталь с медным покрытием) либо из термостойкого сплава, который не вступает в реакцию с алюминием. Зубцы зажима пробивают изоляцию СИП, герметизируя место прокола силиконовой смазкой, и одновременно прижимают проводник к медной токоведущей шине.
Выбор прокалывающего зажима: критерии и типы
Прокалывающие зажимы (например, серий «Суперслим» или «Энергия») различаются по сечению соединяемых проводов и материалу корпуса. Для перехода с СИП на ВВГнг на фасаде применяются зажимы типа «орех» (с крышкой на винтах) либо клиновые ответвители. Основным параметром является диапазон сечений:
- Для магистрального провода СИП — от 16 до 95 квадратных миллиметров (в зависимости от мощности ввода).
- Для медного отвода ВВГнг — от 2,5 до 16 квадратных миллиметров.
Корпус зажима должен быть выполнен из полиамида или стеклонаполненного поликарбоната с классом защиты IP65 и выше. Герметичность зажима критична, поскольку фасадное соединение подвергается воздействию ультрафиолета, дождя и перепадов температур. Наличие дренажного отверстия на нижней части корпуса — обязательное условие для отвода конденсата.
Важно проверить, соответствует ли зажим ГОСТ Р 58742-2019 (или актуальному стандарту на сжимы для ВЛИ). На корпусе должна быть маркировка с током утечки, диапазоном сечений и моментом затяжки. Не допускается использование зажимов, предназначенных только для медных проводов, для алюминиевого СИП.
Инструменты и материалы для монтажа
Для работы потребуется:
- Динамометрический ключ (трещотка с насадкой под шестигранник 13, 14 или 17 мм).
- Набор головок с удлинителем для труднодоступных мест.
- Садовые ножницы или нож для резки СИП (категорически запрещено использовать болгарку для резки под напряжением).
- Стриппер для снятия изоляции с ВВГнг (или монтажный нож с пяткой).
- Перчатки диэлектрические (класс напряжения до 1000 В).
- Два зажима на каждую фазу: магистральный (на СИП) и ответвительный (на ВВГнг). В стандартной схеме (фаза, ноль, земля) потребуется 3 или 4 комплекта в зависимости от системы заземления TN-C или TN-C-S.
Также понадобятся кабельные стяжки (нейлоновые) для фиксации ВВГнг на фасаде, дюбель-хомуты для крепления кабеля к стене и гофра (при скрытой прокладке в штробе). Все крепежные элементы должны быть нержавеющими (оцинкованными или из нержавейки) для предотвращения коррозии.
Подготовка фасада и кабельных линий
Участок фасада, где будет выполняться соединение, должен быть свободен от горючих материалов (деревянной обшивки, сайдинга с утеплителем). Если стена утеплена горючим материалом (например, пенополистиролом), место соединения необходимо размещать на металлическом основании (кронштейне из уголка) либо за монолитным участком стены. Минимальное расстояние от зажима до сгораемой конструкции — 50 мм по открытой прокладке.
СИП должен быть зафиксирован на фасаде с шагом не более 0,6 метра (для сечения до 35 мм²) или 0,8 метра (для сечения 50 мм² и выше). Провисание под собственным весом недопустимо, иначе ветровая нагрузка приведет к обрыву контакта в зажиме. Кабель ВВГнг крепится с шагом 0,4 метра при открытой прокладке (на скобах) или 0,5 метра при прокладке в гофре.
Последовательность монтажа прокалывающих зажимов
Первый этап — отключение напряжения вводным рубильником или автоматом. После отключения необходимо проверить отсутствие напряжения индикатором фаз. Работы на высоте (выше 1,8 метра) проводятся с использованием страховочной привязи и монтерских когтей. Безопасность — приоритет, поэтому даже при наличии знаний о монтаже настоятельно рекомендуется привлечь квалифицированного электрика для работ на линии 0,4 кВ.
Второй этап — разметка места установки зажима. Зажим устанавливается на СИП на расстоянии 250–300 мм от точки крепления кабеля к фасаду. Это необходимо для того, чтобы вибрация от ветра не передавалась на контактное соединение. ВВГнг заводится в ответвительный зажим с противоположной стороны от магистрального провода. Перед установкой зажима на СИП не требуется снимать изоляцию — зубцы прокалывают ее автоматически. Однако на ВВГнг изоляцию необходимо снять стриппером на длину, равную глубине зажима (обычно 12–15 мм), обнажая медную жилу. Если зажим конструктивно рассчитан на прокол изоляции ВВГнг (уточняется в паспорте изделия), зачистка не требуется.
Третий этап — установка магистрального зажима. Крышка зажима открывается, внутрь вкладывается СИП («фаза» или «ноль»). Положение провода должно быть строго перпендикулярно оси зажима. После закрытия крышки закручивается болт (шестигранник) от руки, затем усилие затяжки доводится до номинального значения, указанного на корпусе зажима (например, 8 Н·м или 12 Н·м). Использование динамометрического ключа обязательно: недотянутый зажим создаст искрение, перетянутый — расколет пластик корпуса или сомнет провод.
Четвертый этап — подключение ВВГнг. Ответвительный зажим (часто объединен с магистральным в одну конструкцию) устанавливается параллельно с медным кабелем. Жила ВВГнг вставляется в гнездо до упора. Если зажим имеет «пластиковую клипсу» для фиксации, она защелкивается. Затем затягивается второй болт — помним про одинаковый момент для всех соединений. Заземляющий проводник (PE) и нулевой (N) в системе TN-C-S подключаются через отдельные зажимы.
Пятый этап — контроль герметичности и влагозащита. После затяжки проверяется состояние уплотнительной прокладки: она должна плотно обжимать изоляцию СИП. Если в зажиме предусмотрен колпачок для заливки гидрофобного геля, его необходимо заполнить. Специалисты рекомендуют дополнительно обмотать стык корпуса зажима термоусадочной трубкой (диаметром на 20–30% больше окружности зажима) или изолентой с клеящим слоем (материал покрытия — полиэтилентерефталат) для защиты от прямого попадания дождя, особенно если зажим установлен горизонтально.
Проверка качества соединения и пусконаладка
После монтажа всех зажимов необходимо прозвонить линию тестером сопротивления изоляции (мегаомметром с напряжением 1000 В). Нормативное сопротивление изоляции между фазами и землей (контуром) в новой линии должно быть не менее 0,5 МОм. Если измерение показывает сопротивление менее 0,1 МОм, соединение разбирается и проверяется на наличие влаги или сколов пластика. Переходное сопротивление контакта прокалывающих зажимов в рабочем состоянии не должно превышать 0,05 Ом (для номинального тока до 100 А). Превышение свидетельствует о некачественной затяжке или коррозии — требуется замена зажима.
Включение напряжения производится после визуального осмотра всех соединений. Первичное включение выполняется на 30–60 секунд для «присадки» контактов (выравнивания микронеровностей электрической дугой). Затем нагрузка отключается, и проверяется температура зажимов тепловизором (или бесконтактным термометром). Температура зажима после прогрева (через 5–10 минут работы под нагрузкой) не должна превышать температуру провода более чем на 15 °C. Если зажим нагревается сильнее, контактное сопротивление велико — соединение переделывается.
Типичные ошибки монтажа и их последствия
- Экономия на количестве зажимов: попытка закрутить два провода (медь и алюминий) в один прокалывающий зажим приводит к обрыву провода или пробою изоляции. Каждый проводник зажимается индивидуально.
- Использование «сухого» соединения: установка зажима без гидрофобного заполнения (если оно предусмотрено) ведет к коррозии контакта через 2–3 года.
- Неправильный выбор сечения: если зажим рассчитан на СИП 16 мм², а устанавливается на провод 35 мм², зубцы не смогут полностью проколоть изоляцию — контакт будет слабым.
- Игнорирование динамометрического ключа: затяжка «на глаз» — причина 70% аварийных отключений на воздушных вводах. Перетяжка (более 15 Н·м) ломает корпус, недотяжка — вызывает искрение.
- Монтаж под углом: если СИП входит в зажим не перпендикулярно, зубцы протыкают изоляцию под наклоном, уменьшая площадь контакта и создавая риск вырывания провода при вибрации.
Заключительные рекомендации по эксплуатации
После завершения монтажа и ввода в эксплуатацию рекомендуется ежегодно (весной после таяния снега) осматривать соединения на фасаде. Трещины на корпусе зажима, потемнение изоляции вокруг него или видимые следы грязи (пыльцы, соли) — сигнал к замене. Прокалывающие зажимы являются одноразовыми — снятый зажим повторно не используется, так как его прочность и герметичность нарушаются. При необходимости ремонта соединение полностью демонтируется и заменяется новым зажимом с тем же классом сечения.
Соблюдение технологии монтажа прокалывающих зажимов при переходе с СИП на ВВГнг обеспечивает срок службы контакта не менее 10–15 лет (заводской ресурс с учетом ультрафиолетового старения корпуса). Выполнение соединения без учета всех перечисленных нюансов (отсутствие герметизации, неправильный выбор инструмента, игнорирование моментов затяжки) гарантированно приведет к выходу линии из строя в течение ближайшего отопительного сезона из-за перегрева и оплавления изоляции.
Сводная таблица данных
Ниже представлена сводная таблица, основанная на технических параметрах, требованиях к монтажу и контрольных величинах, описанных в статье. Данные строго соответствуют тексту и включают ключевые характеристики прокалывающих зажимов, инструментов, этапов монтажа и критериев проверки качества соединения при переходе с алюминиевого СИП на медный кабель ВВГнг.
| Параметр / Характеристика | Значение / Описание | Примечание (из текста) |
|---|---|---|
| Сечение магистрального провода (СИП) | от 16 до 95 мм² | В зависимости от мощности ввода. |
| Сечение медного отвода (ВВГнг) | от 2,5 до 16 мм² | Для медного отвода. |
| Материал контактных пластин зажима | Биметалл (сталь с медным покрытием) или термостойкий сплав | Решает проблему гальванической пары алюминий-медь. |
| Класс защиты корпуса зажима | IP65 и выше | Корпус из полиамида или стеклонаполненного поликарбоната. |
| Наличие дренажного отверстия | Обязательное условие | Для отвода конденсата. |
| Стандарт для зажимов | ГОСТ Р 58742-2019 | Или актуальный стандарт на сжимы для ВЛИ. |
| Требуемый инструмент для затяжки | Динамометрический ключ (трещотка с насадкой под шестигранник 13, 14 или 17 мм) | Обязателен для исключения недотяжки или перетяжки. |
| Номинальный момент затяжки болта (пример) | 8 Н·м или 12 Н·м | Указан на корпусе зажима. Затяжка «на глаз» — причина 70% аварий. |
| Расстояние от зажима до точки крепления кабеля к фасаду | 250–300 мм | Для исключения передачи вибрации на контакт. |
| Шаг крепления СИП на фасаде (до 35 мм²) | Не более 0,6 метра | Провисание недопустимо. |
| Шаг крепления СИП на фасаде (50 мм² и выше) | Не более 0,8 метра | Провисание недопустимо. |
| Шаг крепления ВВГнг (открытая прокладка) | 0,4 метра | |
| Шаг крепления ВВГнг (в гофре) | 0,5 метра | |
| Минимальное расстояние от зажима до сгораемой конструкции | 50 мм | При открытой прокладке. |
| Длина зачистки изоляции ВВГнг (если требуется) | 12–15 мм | Глубина зажима. Если зажим рассчитан на прокол — зачистка не нужна. |
| Нормативное сопротивление изоляции (мегаомметр 1000 В) | Не менее 0,5 МОм | Между фазами и землей. Менее 0,1 МОм — признак брака. |
| Максимальное переходное сопротивление контакта (до 100 А) | Не более 0,05 Ом | Превышение — требуется замена зажима. |
| Максимальный перегрев зажима относительно провода | Не более чем на 15 °C | Проверяется тепловизором через 5-10 минут под нагрузкой. |
| Рекомендуемый срок службы соединения | 10–15 лет | Заводской ресурс с учетом УФ-старения корпуса. |
Частые вопросы по теме (FAQ)
Почему алюминий и медь нельзя соединять напрямую?
Алюминий и медь образуют гальваническую пару. При попадании влаги на место прямого контакта возникает электролиз, разрушающий алюминиевый проводник. Это ведет к росту переходного сопротивления, перегреву изоляции, короткому замыканию или пожару. Прокалывающий зажим решает эту проблему, так как его контактные пластины выполнены из биметалла или термостойкого сплава, который не вступает в реакцию с алюминием.
Какие инструменты и материалы обязательны для монтажа?
Для работы потребуются: динамометрический ключ (трещотка с насадкой под шестигранник 13, 14 или 17 мм), садовые ножницы или нож для резки СИП (запрещено использовать болгарку), стриппер для снятия изоляции с ВВГнг, диэлектрические перчатки (класс до 1000 В), а также по два зажима на каждую фазу (магистральный и ответвительный). Все крепежные элементы на фасаде должны быть нержавеющими (оцинкованными или из нержавейки).
Какой момент затяжки прокалывающего зажима считается правильным?
Усилие затяжки должно соответствовать номинальному значению, указанному на корпусе зажима (например, 8 Н·м или 12 Н·м). Категорически запрещена затяжка «на глаз», так как это — причина 70% аварийных отключений. Использование динамометрического ключа обязательно: недотяжка вызовет искрение, а перетяжка (более 15 Н·м) расколет пластик корпуса или сомнет провод.
Нужно ли зачищать изоляцию на проводе СИП перед установкой зажима?
Нет, перед установкой зажима на СИП не требуется снимать изоляцию — зубцы зажима прокалывают ее автоматически. Однако на медном кабеле ВВГнг изоляцию необходимо снять стриппером на длину, равную глубине зажима (обычно 12–15 мм), зачищая медную жилу. Исключение — если в паспорте зажима указано, что он рассчитан на прокол изоляции ВВГнг.
Какое сопротивление изоляции считается нормальным после монтажа?
После завершения монтажа необходимо прозвонить линию мегаомметром (напряжение 1000 В). Нормативное сопротивление изоляции между фазами и землей должно быть не менее 0,5 МОм. Если измерение показывает сопротивление менее 0,1 МОм, соединение нужно разобрать и проверить на наличие влаги или сколов пластика. Переходное сопротивление контакта в рабочем состоянии не должно превышать 0,05 Ом (для тока до 100 А).
