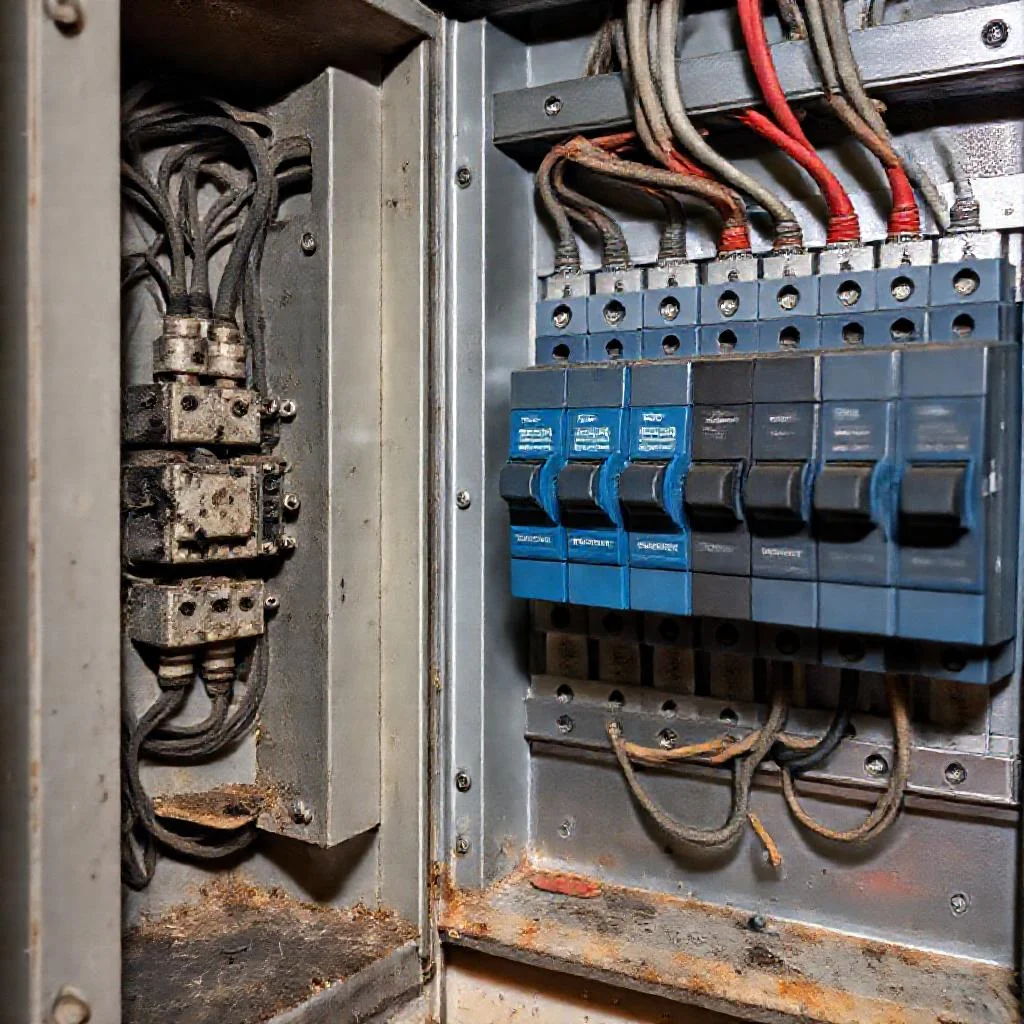

Замена старых советских пробок на современные автоматы на DIN-рейке: полное руководство
Электроснабжение в домах постройки прошлого века до сих пор relies на устаревших устройствах защиты — керамических или карболитовых пробках с плавкими вставками. Такая система представляет собой не только технический анахронизм, но и реальную угрозу безопасности. Замена пробок на модульные автоматические выключатели, смонтированные на DIN-рейку, является единственным правильным решением для приведения электропроводки к современным стандартам.
Процесс модернизации щитка требует понимания основ электротехники, знания типовых схем и строгого соблюдения правил безопасности. Ниже представлена исчерпывающая информация, необходимая для самостоятельной замены или грамотного контроля работы приглашённого электрика.
Почему советские пробки — это рудимент опасный для жизни
Пробки (плавкие предохранители) выполняют только одну функцию — защищают проводку от токов короткого замыкания (КЗ). При превышении номинального тока проволока внутри вставки перегорает, разрывая цепь. Однако этот принцип имеет критический недостаток: способность пропускать длительные перегрузки без срабатывания.
Многие жильцы сталкивались с ситуацией, когда пробка перегорает, а запасной вставки нет. Самое опасное решение в таком случае — установка «жучка» (куска проволоки большего сечения или даже гвоздя). Подобная «защита» превращает пробку в обычный проводник, который перестаёт реагировать на аварийный режим. Проводка начинает греться, изоляция плавится, и единственным «выключателем» становится короткое замыкание с последующим возгоранием.
Автоматический выключатель лишён этих недостатков. Он имеет два независимых расцепителя:
- Электромагнитный расцепитель (соленоид) — мгновенно (доли секунды) отключает линию при коротком замыкании.
- Биметаллическая пластина (тепловой расцепитель) — отключает автомат при длительной перегрузке, которая неопасна для человека, но губительна для изоляции кабеля.
Современный автомат — это устройство, которое защищает не столько бытовую технику, сколько проводку и, в конечном счёте, жизнь человека от пожара.
Демонтаж старого щитка и установка DIN-рейки
Первый шаг — полное обесточивание квартиры. Необходимо убедиться, что рубильник на этажном щите находится в положении «Выкл» (обычно это пакетный выключатель или рубильник с ножами). Проверить отсутствие напряжения следует индикаторной отвёрткой или мультиметром на контактах после счётчика.
Старый щиток, как правило, представляет собой металлический ящик утопленного или навесного типа. Внутри него расположены пробки, держатели для них и, возможно, счётчик. Процесс модернизации требует физического извлечения всех старых компонентов и подготовки посадочного места.
Для установки автоматов потребуется стандартная DIN-рейка. Это металлический профиль длиной 35 мм, на который защёлкиваются все современные модульные устройства (автоматы, УЗО, дифференциальные автоматы).
Способы установки DIN-рейки:
- На штатное место. Если отверстия в старом щитке подходят по размеру, рейка крепится винтами напрямую.
- На монтажную пластину. Если щиток глубокий и пустой, проще закрепить фанеру или пластик, а на неё уже установить рейку.
- Замена щитка целиком. Если старый ящик повреждён, мал по объёму или имеет неподходящую конструкцию, его демонтируют полностью и устанавливают современный пластиковый щиток с уже встроенной DIN-рейкой.
Рейка устанавливается строго горизонтально. Расстояние между рядами модулей (если реек несколько) должно быть не менее 50 мм для удобства подключения и отвода тепла.
Выбор автоматических выключателей: номинал и тип
Автомат подбирается исключительно под сечение питающего кабеля. Защищать автоматом провод меньшего сечения, чем номинал устройства, категорически запрещено — при перегрузке провод сгорит, а автомат не отключится.
Типовая таблица соответствия для медного кабеля в квартире:
- Кабель 1.5 мм² (освещение) — автомат на 10 А.
- Кабель 2.5 мм² (розетки) — автомат на 16 А.
- Кабель 4.0 мм² (мощные потребители: электроплита, духовка) — автомат на 25 А.
- Кабель 6.0 мм² (ввод в квартиру) — автомат на 32 А или 40 А.
Помимо номинала, важна время-токовая характеристика. В быту используются следующие типы:
- B. Наиболее чувствительный. Срабатывает при кратковременном превышении тока в 3-5 раз. Идеален для линий освещения и слабонагруженных сетей.
- C. Стандартный для квартир. Срабатывает при превышении тока в 5-10 раз. Подходит для розеток и смешанных нагрузок (холодильник, стиральная машина, телевизор).
- D. Используется для мощных двигателей (насосы, компрессоры). В квартирах применяется редко, так как ложные срабатывания от пусковых токов здесь неактуальны.
Для типовой квартиры оптимальный выбор — автоматы с характеристикой C. Они обеспечивают достаточную селективность (несрабатывание при кратковременных пусках) и надёжную защиту проводки.
Монтаж автоматов: защелкивание и подключение
Установка автомата на DIN-рейку проста: задняя часть автомата (защёлка) оттягивается вниз (или нажимается), устройство ставится на рейку и защёлкивается. Для снятия автомата достаточно оттянуть защёлку плоской отвёрткой.
Последовательность подключения в щитке:
Фазный провод (L) подаётся на верхнюю клемму автомата. Нулевой рабочий проводник (N) и защитный проводник (PE) идут напрямую в соответствующие шины (нулевую и заземляющую). Подключение на нижние клеммы автомата — это отходящая линия (нагрузка).
Вводные автоматы (главный включатель) должны иметь номинал, соответствующий выделенной мощности на квартиру. Если этот параметр неизвестен, ориентируются на вводной кабель:
- Алюминиевый ввод 4 мм² — автомат 20 А.
- Алюминиевый ввод 6 мм² — автомат 25 А.
- Медный ввод 6 мм² — автомат 32 А.
- Медный ввод 10 мм² — автомат 40-50 А.
После установки всех автоматов на рейку необходимо выполнить коммутацию — соединить верхние клеммы всех автоматов перемычками (гребёнкой). использование гребёнки предпочтительнее самодельных перемычек из провода: она обеспечивает надёжный контакт и аккуратный внешний вид.
Обязательное дополнение: УЗО и дифференциальные автоматы
Автоматический выключатель защищает только проводку. Он не реагирует на утечку тока, которая может возникнуть через корпус неисправного прибора на человека. Для защиты от поражения электрическим током необходима установка устройства защитного отключения (УЗО) или дифференциального автомата (дифавтомат), который combine функции автомата и УЗО в одном корпусе.
Требования к установке:
- На каждую влажную зону (ванная, кухня, балкон) устанавливается УЗО с током утечки не более 10 мА.
- Общее УЗО на всю квартиру — на 30 мА (противопожарное).
- На мощное оборудование (стиральная машина, электроплита) рекомендуется отдельное УЗО.
Важно помнить правило: УЗО не защищает от короткого замыкания. Поэтому последовательно с ним обязательно должен стоять автоматический выключатель (или используется дифавтомат, который содержит оба модуля).
Схема подключения в щитке должна быть логичной: вводной автомат → счётчик → УЗО (общее) → автоматы групповых линий. При использовании дифавтоматов они ставятся на каждую группу индивидуально, что позволяет отключать только повреждённую линию, не обесточивая всю квартиру.
Типовые ошибки при самостоятельной замене
Даже опытные домашние мастера допускают ошибки, которые снижают безопасность новой системы.
Ошибка 1: Неправильное подключение нулевых проводников. Если ноль от разных линий перепутать местами (запараллелить) после УЗО, защита не сработает. Каждый нулевой провод, идущий через УЗО, должен заканчиваться только на шине, относящейся к этому конкретному УЗО. Смешивать нули разных УЗО нельзя.
Ошибка 2: Экономия на гребёнке. Соединение верхних контактов автоматов кусками провода — плохая практика. Каждое скручивание ослабевает со временем, приводит к нагреву. Гребёнка обеспечивает плотное прилегание всей линейки.
Ошибка 3: Игнорирование заземления. В старых домах часто отсутствует PE-проводник (заземление). Установка современного щитка с УЗО не решит проблему безопасности, если заземления нет. В этом случае следует провести ревизию вводного щита и, при наличии технической возможности, организовать заземляющий контур или подключиться к существующему. Без заземления УЗО всё равно будет работать, но его эффективность защиты человека снижается.
Ошибка 4: Неправильный выбор сечения проводов. Внутри щитка все соединения должны выполняться проводом с сечением, равным или большим, чем сечение самой толстой линии. Оптимально — медный одножильный провод сечением 6 мм² для ввода и 2,5-4 мм² для внутренней коммутации. Использование многожильных проводов без наконечников НШВИ недопустимо — они мнутся под винтом и контакт ухудшается.
Тестирование системы после сборки
Перед подачей напряжения необходимо проверить собранную схему мультиметром в режиме прозвонки. Важно убедиться, что:
- На верхних клеммах после вводного автомата нет короткого замыкания на нулевую шину.
- Между фазными и нулевыми шинами разных групп (после УЗО) сопротивление бесконечно.
- Каждый отходящий автомат при выключенном состоянии не имеет контакта с фазой на нагрузке.
После включения входящего автомата проверяется исправность УЗО: нажатие кнопки «Тест» должно приводить к немедленному отключению. Затем поочерёдно включаются групповые автоматы и измеряется напряжение на каждой линии.
Замена пробок на автоматы — инвестиция в безопасность, которая не терпит халтуры. Соблюдение описанных правил и использование качественных материалов (автоматы известных брендов — Legrand, IEK, ABB, Schneider Electric) обеспечит десятилетия надёжной работы электросети.
Сводная таблица данных
В таблице ниже приведены ключевые параметры для замены советских пробок на современные автоматические выключатели на DIN-рейке. Данные строго соответствуют рекомендациям из статьи: указаны номиналы автоматов для различных сечений кабеля, время-токовые характеристики для разных типов нагрузки, а также параметры вводных автоматов в зависимости от материала и сечения вводного кабеля. Это справочная информация для выбора оборудования при модернизации квартирного щитка.
| Параметр / Назначение | Сечение кабеля (медь) | Номинал автомата (А) | Время-токовая характеристика | Примечание |
|---|---|---|---|---|
| Освещение | 1.5 мм² | 10 А | B (наиболее чувствительный, 3-5 крат) | Идеален для линий освещения и слабонагруженных сетей |
| Розетки (общее назначение) | 2.5 мм² | 16 А | C (стандартный для квартир, 5-10 крат) | Подходит для розеток и смешанных нагрузок (холодильник, стиральная машина, телевизор) |
| Мощные потребители (электроплита, духовка) | 4.0 мм² | 25 А | C (стандартный) | Рекомендуется отдельное УЗО для мощного оборудования |
| Ввод в квартиру (типовой) | 6.0 мм² | 32 А или 40 А | C (стандартный) | Ориентир на медный ввод 6 мм² |
Выбор вводного автомата (зависимость от вводного кабеля)
| Материал и сечение вводного кабеля | Номинал вводного автомата (А) |
|---|---|
| Алюминиевый ввод 4 мм² | 20 А |
| Алюминиевый ввод 6 мм² | 25 А |
| Медный ввод 6 мм² | 32 А |
| Медный ввод 10 мм² | 40-50 А |
Рекомендации по УЗО (ток утечки)
| Зона / Оборудование | Ток утечки УЗО (мА) | Требование |
|---|---|---|
| Влажные зоны (ванная, кухня, балкон) | не более 10 мА | На каждую влажную зону отдельное УЗО |
| Общая защита квартиры (противопожарная) | 30 мА | Общее УЗО на всю квартиру |
| Мощное оборудование (стиральная машина, электроплита) | 10 мА или 30 мА | Рекомендуется отдельное УЗО (конкретное значение не указано, но требуется отдельная защита) |
Примечание: Все данные строго соответствуют тексту статьи. УЗО не защищает от КЗ, поэтому последовательно с ним обязательно должен стоять автомат или использоваться дифавтомат.
Частые вопросы по теме (FAQ)
Какие автоматы ставить вместо советских пробок на 16А и 25А для старой проводки?
Автомат подбирается строго под сечение питающего кабеля, а не под номинал старой пробки. Для типовой квартиры с медным кабелем используйте таблицу: 1,5 мм² (освещение) — автомат на 10 А; 2,5 мм² (розетки) — на 16 А; 4,0 мм² (электроплита) — на 25 А. Вводной автомат выбирается по сечению вводного кабеля: для алюминия 6 мм² — 25 А, для меди 6 мм² — 32 А, для меди 10 мм² — 40-50 А. Оптимальная время-токовая характеристика для квартиры — C (срабатывает при 5-10-кратном превышении тока).
Можно ли оставить старый металлический щиток и просто вставить в него DIN-рейку?
Да, это допустимо, если старый ящик не повреждён и имеет достаточно места. DIN-рейка крепится либо на штатные отверстия винтами, либо на монтажную пластину (фанеру). Рейка устанавливается строго горизонтально. Если щиток мал по объёму или повреждён, его демонтируют целиком и заменяют современным пластиковым щитком со встроенной DIN-рейкой. Расстояние между рядами модулей должно быть не менее 50 мм.
Ставить ли УЗО, если в квартире нет заземления (PE-проводника)?
УЗО устанавливать обязательно, так как оно защищает от утечки тока даже при отсутствии заземления. Однако без заземления эффективность защиты человека снижается — УЗО не сможет мгновенно отключить линию при пробое на корпус. В этом случае следует провести ревизию вводного щита и, при технической возможности, организовать заземляющий контур. На влажные зоны (ванная, кухня) ставьте УЗО с током утечки 10 мА, общее — на 30 мА (противопожарное).
Почему нельзя соединять верхние клеммы автоматов кусками провода вместо гребёнки?
Соединение верхних контактов кусками провода — частая ошибка. Каждое скручивание или винтовое соединение ослабевает со временем от нагрева и вибрации, что приводит к ухудшению контакта и перегреву. Гребёнка (шинная перемычка) обеспечивает равномерное и плотное прилегание сразу всей линейки автоматов, исключая локальный нагрев. Это более надёжный и аккуратный вариант.
Как проверить правильность сборки нового щитка перед включением?
Перед подачей напряжения мультиметром в режиме прозвонки проверьте: отсутствие короткого замыкания между верхними клеммами вводного автомата и нулевой шиной; бесконечное сопротивление между фазными и нулевыми шинами разных групп (после УЗО); отсутствие контакта фазы на нагрузке при выключенном автомате. После включения нажмите кнопку «Тест» на УЗО — оно должно отключиться. Затем поочерёдно включайте групповые автоматы и измеряйте напряжение на каждой линии.
