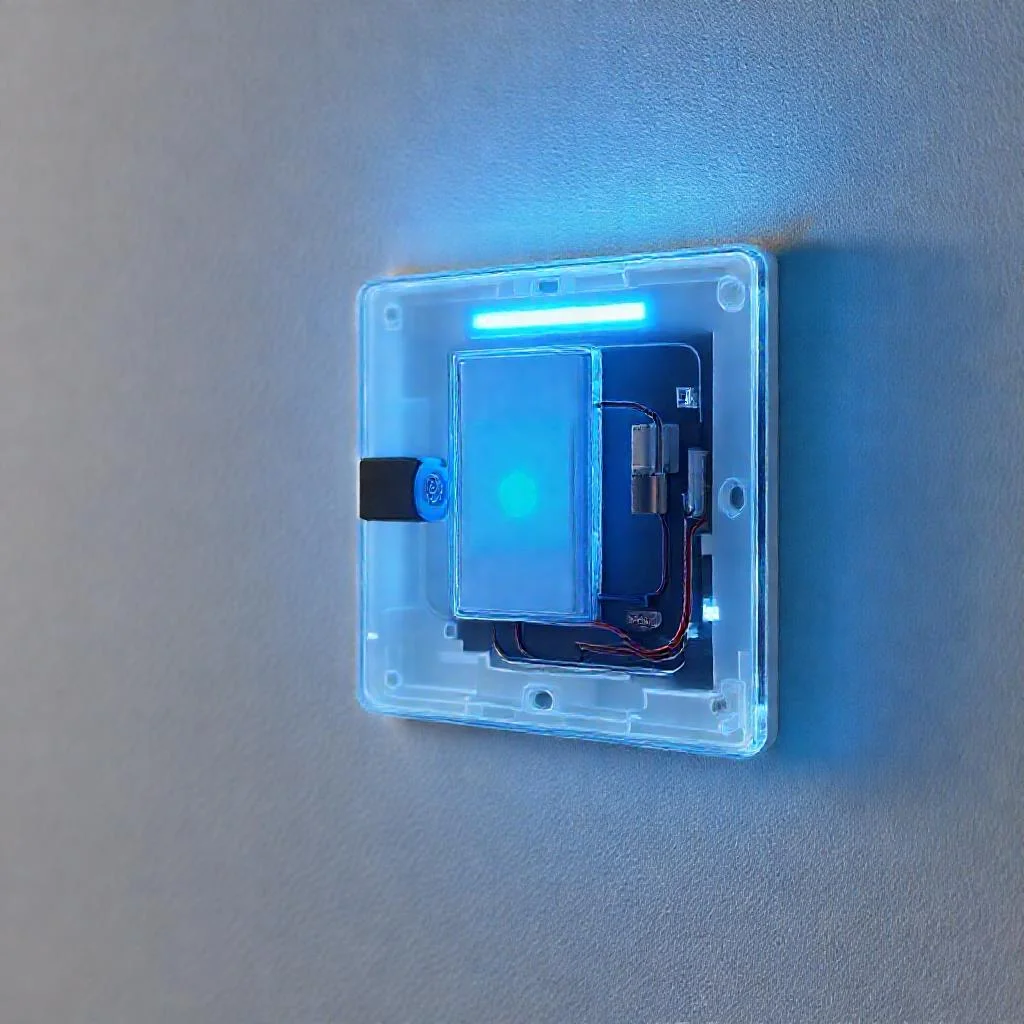

Принцип работы умных сенсорных выключателей без нулевого провода: роль конденсатора
Умные сенсорные выключатели становятся стандартом современного жилья. Однако типичная электропроводка в большинстве квартир старого фонда и частных домов не содержит нулевого провода в подрозетнике выключателя. Это создает проблему питания для электронной начинки умного устройства. Решением стала схема, использующая конденсатор в качестве источника питания. Понимание этого механизма необходимо для правильного выбора и монтажа оборудования.
Почему отсутствие нулевого провода является проблемой
Классический выключатель разрывает фазный провод. В подрозетник заводится только фазный проводник, а нулевой идет напрямую к нагрузке. Для работы микроконтроллера, сенсорной панели и модуля связи (Wi-Fi, Zigbee) требуется стабильное низкое напряжение, обычно 3.3 В или 5 В постоянного тока. Без нулевого провода электроника остается без цепи для замыкания тока, когда выключатель находится в выключенном состоянии. Умное устройство должно получать питание, даже когда свет формально погашен.
Общая схема работы выключателя без нуля
Умный выключатель без нулевого провода использует принцип пропускания малого тока через нагрузку в закрытом состоянии. Когда контакты реле разомкнуты, часть тока протекает через лампу или светильник. Если лампа имеет высокое сопротивление, этого тока недостаточно для ее свечения, но достаточно для зарядки конденсатора внутри выключателя. Конденсатор накапливает энергию и питает электронику короткими импульсами.
Схема состоит из трех ключевых узлов:
- Блок питания на конденсаторе — гасящий конденсатор или импульсный преобразователь с конденсатором на выходе.
- Детектор тока — элемент, который определяет, нужно ли включать нагрузку.
- Реле или симистор — коммутирующий элемент, замыкающий цепь нагрузки по команде контроллера.
Роль конденсатора в схеме питания
Конденсатор выполняет две критические функции. Первая функция — накопление заряда. В моменты, когда симистор закрыт, и через нагрузку течет малый ток (обычно десятки микроампер), конденсатор заряжается до рабочего напряжения. Когда контроллер или передатчик Wi-Fi активируются, они потребляют импульсный ток до 200-300 мА. Конденсатор отдает этот заряд, сглаживая пики потребления.
Вторая функция — стабилизация напряжения. Без конденсатора напряжение на выходе блока питания пульсировало бы с частотой сети, что недопустимо для цифровой логики. Электролитический конденсатор емкостью от 100 до 470 мкФ удерживает напряжение на уровне, достаточном для работы микросхемы в течение десятков миллисекунд.
Типичный пример: схема использует гасящий конденсатор емкостью 0.33-0.68 мкФ с рабочим напряжением 400 В переменного тока. После выпрямительного моста стоит накопительный конденсатор 220 мкФ на 16 В. Эта комбинация способна обеспечить ток до 50 мА постоянного тока в установившемся режиме и до 300 мА в импульсе.
Как конденсатор взаимодействует с нагрузкой
Критическим фактором является тип подключаемой нагрузки. Для работы выключателя без нуля необходимо, чтобы нагрузка потребляла минимальный ток для протекания через конденсаторный блок питания. Современные светодиодные лампы имеют драйверы с высоким входным сопротивлением в выключенном состоянии. Если лампа потребляет менее 2-3 мА, выключатель может не получить достаточно энергии для зарядки конденсатора.
В этом случае наблюдается эффект «мерцания» или «свечения» лампы в выключенном состоянии. Причина в том, что конденсатор выключателя накапливает заряд через низкоомный путь внутри драйвера лампы. Накопив достаточную энергию, схема выключателя кратковременно замыкает цепь, что приводит к вспышке света. Это явление особенно характерно для ламп мощностью менее 5 Вт.
Конструктивные решения для совместимости
Производители компенсируют недостаток тока несколькими способами. Первый способ — использование шунтирующего резистора или конденсатора, установленного параллельно нагрузке. Этот элемент создает искусственный путь для тока, достаточный для заряда конденсатора выключателя. Однако такой подход снижает общий КПД системы и увеличивает тепловыделение.
Второй способ — использование высокоемкостных конденсаторов в блоке питания выключателя. Увеличение емкости до 1000 мкФ позволяет запасать энергию, которой хватает на несколько циклов приема-передачи данных Wi-Fi без подзарядки от сети.
Третий способ — применение интеллектуального управления зарядом. Микроконтроллер определяет, когда напряжение на конденсаторе падает ниже порога срабатывания, и кратковременно открывает симистор. Это подзаряжает конденсатор, но лампа не успевает зажечься из-за короткого времени импульса (менее 1 миллисекунды).
Энергетический баланс: сколько нужно конденсатору
Для понимания процесса полезно провести простой расчет. Микроконтроллер ESP8266 в режиме сна потребляет около 20 мкА. При активной передаче данных по Wi-Fi потребление возрастает до 80-100 мА. Время передачи составляет около 100-200 мс каждые 2-5 секунд при опросе датчиков.
Конденсатор емкостью 470 мкФ, заряженный до 5 В, хранит энергию:
E = C × U² / 2 = 0.00047 × 25 / 2 = 0.005875 Джоуля
Для передачи данных с током 100 мА в течение 200 мс требуется энергия:
E = I × U × t = 0.1 × 5 × 0.2 = 0.1 Джоуля
Очевидно, что одного конденсатора недостаточно для полного цикла передачи. Поэтому схема работает в циклическом режиме: конденсатор заряжается малым током от сети, затем отдает энергию импульсом. За время между передачами (2-5 секунд) конденсатор успевает накопить необходимый заряд.
Типы конденсаторов в схемах выключателей
В блоках питания без нулевого провода используются три типа конденсаторов. Пленочные конденсаторы (полипропиленовые или полиэстеровые) устанавливаются на входе схемы в качестве гасящего элемента. Они рассчитаны на напряжение 250-400 В и имеют низкий ток утечки. Электролитические конденсаторы используются на выходе выпрямителя для накопления энергии. Они имеют большую емкость, но ограничены по сроку службы и рабочей температуре.
Керамические конденсаторы применяются для фильтрации высокочастотных помех в цепях питания контроллера. Их емкость обычно не превышает 0.1 мкФ, но они незаменимы для стабильной работы Wi-Fi модуля.
Ограничения и подводные камни
Основное ограничение — несовместимость с низкоомными нагрузками. Если лампа потребляет менее 3-5 Вт, схема может не накапливать достаточно энергии. Аналогичная проблема возникает при использовании светодиодных лент, запитанных через блок питания с большим собственным потреблением в дежурном режиме. В таких случаях производители рекомендуют устанавливать обходной резистор мощностью 2-5 Вт или специализированный байпасный конденсатор.
Второе ограничение — температурный режим. Электролитические конденсаторы теряют емкость при низких температурах. При -20°C емкость может снизиться на 30-50%, что критично для запуска схемы. Поэтому качественные выключатели используют конденсаторы с расширенным температурным диапазоном или ставят два параллельных конденсатора разного типа.
Третье ограничение — пульсации напряжения. При работе с импульсной нагрузкой Wi-Fi модуля на конденсаторе возникают просадки напряжения до 1-2 В. Если контроллер имеет низкий порог сброса (brown-out detection), выключатель может самопроизвольно перезагружаться. Инженеры решают эту проблему увеличением емкости и использованием стабилизатора напряжения с низким падением (LDO).
Современные технологические решения
Ведущие производители умных выключателей отказались от простых конденсаторных блоков питания в пользу импульсных преобразователей. Импульсный блок питания на микросхеме типа LNK302 или аналогичной позволяет получить КПД до 70% при токе до 100 мА. Входной конденсатор в таких схемах имеет емкость 4.7-10 мкФ при напряжении 400 В, что значительно меньше, чем в линейных блоках.
Импульсные схемы менее критичны к типу нагрузки и могут стабильно работать даже с лампами мощностью 1-2 Вт. Однако они генерируют высокочастотные помехи, которые необходимо фильтровать дополнительными керамическими конденсаторами и дросселями.
Как определить работоспособность схемы
Проверить, подходит ли выключатель для конкретной нагрузки, можно по току утечки. Если производитель не указывает минимальную мощность лампы, следует ориентироваться на значение 5 Вт для светодиодных ламп и 10 Вт для ламп накаливания. Для лент и низковольтных светильников необходимо наличие отдельного нулевого провода в подрозетнике.
При монтаже выключателя без нуля следует использовать конденсаторы с запасом по напряжению не менее 20%. Для сети 220 В это означает конденсаторы на 400 В. Пренебрежение этим правилом приводит к пробою конденсатора и выходу из строя всей схемы.
Понимание роли конденсатора в цепях питания умных выключателей позволяет избежать типовых ошибок при выборе и эксплуатации устройств. Конденсатор является ключевым элементом, обеспечивающим стабильное питание электроники, несмотря на отсутствие нулевого проводника.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и характеристики умных сенсорных выключателей без нулевого провода, работающих на конденсаторных схемах питания. Данные строго соответствуют описанию из приведенной статьи, включая технические значения емкостей, напряжений, токов и энергетические расчеты.
| Параметр / Характеристика | Значение / Описание | Тип конденсатора / Узел схемы |
|---|---|---|
| Требуемое напряжение для электроники | 3.3 В или 5 В постоянного тока | Выход блока питания |
| Емкость гасящего конденсатора (вход) | 0.33–0.68 мкФ | Пленочный (полипропиленовый / полиэстеровый) |
| Рабочее напряжение гасящего конденсатора | 400 В переменного тока | Пленочный (входной) |
| Емкость накопительного конденсатора | 220 мкФ (типичный пример) | Электролитический (после выпрямителя) |
| Напряжение накопительного конденсатора | 16 В | Электролитический (после выпрямителя) |
| Ток в установившемся режиме (постоянный) | До 50 мА | Блок питания на конденсаторе |
| Ток в импульсе (пиковое потребление) | До 200–300 мА | При активации контроллера / Wi-Fi |
| Диапазон емкости накопительных электролитов | От 100 до 470 мкФ | Электролитический (стабилизация напряжения) |
| Емкость для фильтрации ВЧ-помех | 0.1 мкФ (не более) | Керамический (цепи питания контроллера) |
| Минимальный ток нагрузки для работы схемы | 2–3 мА (для зарядки конденсатора) | Через лампу / нагрузку |
| Минимальная мощность лампы (светодиодной) | 5 Вт (рекомендация) | Для стабильной работы |
| Минимальная мощность лампы (накаливания) | 10 Вт | Для стабильной работы |
| Потребление микроконтроллера ESP8266 в сне | ~20 мкА | Режим сна |
| Потребление при активной передаче Wi-Fi | 80–100 мА | Активный режим |
| Время передачи данных Wi-Fi | 100–200 мс (каждые 2–5 секунд) | Цикл опроса датчиков |
| Энергия, запасенная в конденсаторе 470 мкФ при 5В | 0.005875 Джоуля (расчет: C×U²/2) | Накопительный конденсатор |
| Энергия, необходимая для передачи данных (100 мА, 200 мс, 5В) | 0.1 Джоуля (расчет: I×U×t) | Цикл Wi-Fi |
| Время импульса для подзарядки (интеллектуальное управление) | Менее 1 миллисекунды | Открытие симистора |
| Емкость конденсатора в импульсных БП (современные решения) | 4.7–10 мкФ при 400 В | Входной (импульсный преобразователь) |
| КПД импульсных блоков питания (LNK302) | До 70% | Импульсный преобразователь |
| Рабочий ток импульсных БП | До 100 мА | Импульсный преобразователь |
| Потеря емкости электролитов при -20°C | 30–50% | Электролитический (температурное ограничение) |
| Просадка напряжения при импульсной нагрузке Wi-Fi | До 1–2 В | На накопительном конденсаторе |
| Запас по напряжению для конденсаторов (рекомендация) | Не менее 20% (для сети 220В → 400В) | Все входные конденсаторы |
| Мощность шунтирующего резистора (обходной путь) | 2–5 Вт | Параллельно нагрузке |
Частые вопросы по теме (FAQ)
Как умный выключатель без нулевого провода получает питание, когда свет выключен?
Когда контакты реле разомкнуты (свет выключен), схема пропускает малый ток через нагрузку (лампу). Этого тока недостаточно для свечения лампы, но достаточно для зарядки внутреннего конденсатора. Конденсатор накапливает энергию и питает электронику короткими импульсами, обеспечивая работу микроконтроллера, сенсора и модуля Wi-Fi.
Какую роль выполняет конденсатор в схеме такого выключателя?
Конденсатор выполняет две критические функции. Первая — накопление заряда: когда симистор закрыт, конденсатор заряжается малым током, а затем отдает энергию импульсами (до 200-300 мА) во время активности контроллера или Wi-Fi. Вторая — стабилизация напряжения: электролитический конденсатор емкостью от 100 до 470 мкФ сглаживает пульсации, которые недопустимы для цифровой логики, и удерживает стабильное напряжение в течение десятков миллисекунд.
Почему с некоторыми светодиодными лампами выключатель работает нестабильно (мерцание, свечение)?
Это происходит, когда лампа потребляет менее 2-3 мА в выключенном состоянии. Современные LED-лампы имеют драйверы с высоким входным сопротивлением, из-за чего конденсатор выключателя не получает достаточно энергии. В результате схема кратковременно замыкает цепь, вызывая вспышку. Особенно это характерно для ламп мощностью менее 5 Вт. Минимальная рекомендуемая мощность для светодиодных ламп — 5 Вт, для ламп накаливания — 10 Вт.
Какие типы конденсаторов используются в таких выключателях и почему?
Используются три типа. Пленочные (полипропиленовые или полиэстеровые) — на входе схемы в качестве гасящего элемента, рассчитаны на 250-400 В. Электролитические — на выходе выпрямителя для накопления энергии, имеют большую емкость (например, 220 мкФ на 16 В). Керамические — для фильтрации высокочастотных помех в цепях питания контроллера, их емкость обычно не превышает 0.1 мкФ, но они незаменимы для стабильной работы Wi-Fi модуля.
Какие ограничения нужно учитывать при установке выключателя без нулевого провода?
Основное ограничение — несовместимость с низкоомными нагрузками (менее 3-5 Вт), особенно со светодиодными лентами через блоки питания. Второе — температурный режим: при -20°C емкость электролитических конденсаторов может снизиться на 30-50%, что критично для запуска. Третье — пульсации напряжения при импульсной нагрузке Wi-Fi модуля могут вызывать просадки до 1-2 В и самопроизвольную перезагрузку, если контроллер имеет низкий порог сброса. Для сети 220 В следует использовать конденсаторы с запасом по напряжению не менее 20% (то есть на 400 В).
