Разделение PEN проводника во вводном щитке на столбе по схеме TN-C-S: Инженерный подход к вопросам безопасности
В современной электроэнергетике система заземления TN-C, где функции нулевого рабочего (N) и нулевого защитного (PE) проводников совмещены в одном проводнике (PEN), считается устаревшей. Её главный недостаток — риск выхода фазного напряжения на корпуса электроприборов в случае обрыва PEN проводника. Седьмое издание Правил устройства электроустановок (ПУЭ 7) предписывает переход на более безопасную систему TN-C-S. Данный процесс начинается с главного распределительного щита или, в случае с воздушными линиями (ВЛ), с вводного щита на столбе. Корректное разделение PEN проводника — критически важная операция, от которой зависит электробезопасность жилого дома или коммерческого объекта.
Теоретическая основа: Эволюция от TN-C к TN-C-S
В системе TN-C (Terre Neutre Combiné) на всем протяжении линии, от трансформаторной подстанции (ТП) до конечного потребителя, функции защитного и рабочего нуля выполняет общий проводник PEN. Такое решение экономит проводниковый материал. Однако при повреждении или отгорании данного проводника на стороне потребителя (после точки разделения) возникает опасная ситуация. Защитное зануление через PEN перестаёт существовать, и через нагрузку, фаза которой замкнута на корпус, на корпуса всех зануленных приборов попадает высокий потенциал.
Система TN-C-S (Terre Neutre Séparé Combiné) устраняет этот недостаток. На границе балансовой принадлежности электросетей и потребителя (вводный щит) проводник PEN разделяется на два независимых: PE (защитное заземление) и N (рабочая нейтраль). После точки разделения эти проводники больше не объединяются. Такое решение позволяет: во-первых, создать путь для тока короткого замыкания через PE-шину, обеспечив срабатывание автоматических выключателей; во-вторых, исключить протекание рабочих токов нагрузки по защитным цепям.
Требования ПУЭ 7 к точке разделения PEN
ПУЭ 7, глава 1.7, пункты 1.7.131-1.7.135, выдвигает строгие требования к процедуре разделения. Точка разделения должна находиться на вводе в здание, то есть в вводном щитке (ВРУ). Для домов с питанием от ВЛ данный щит часто монтируется на опоре (столбе) линии электропередач или на фасаде здания. Ключевое правило: повторное заземление PEN проводника обязательно выполняется до точки его разделения.
Нормативная база чётко регламентирует, что разделение проводника PEN на N и PE не допускается после вводного автоматического выключателя или рубильника. Шина PEN (или нулевая шина) до вводного аппарата и шина после разделения должны быть электрически изолированы друг от друга. Любое соединение PE и N после точки разделения (например, в распределительных коробках или розетках) категорически запрещено, так как это ведёт к созданию шунтирующих цепей и нарушению схемы защитного заземления.

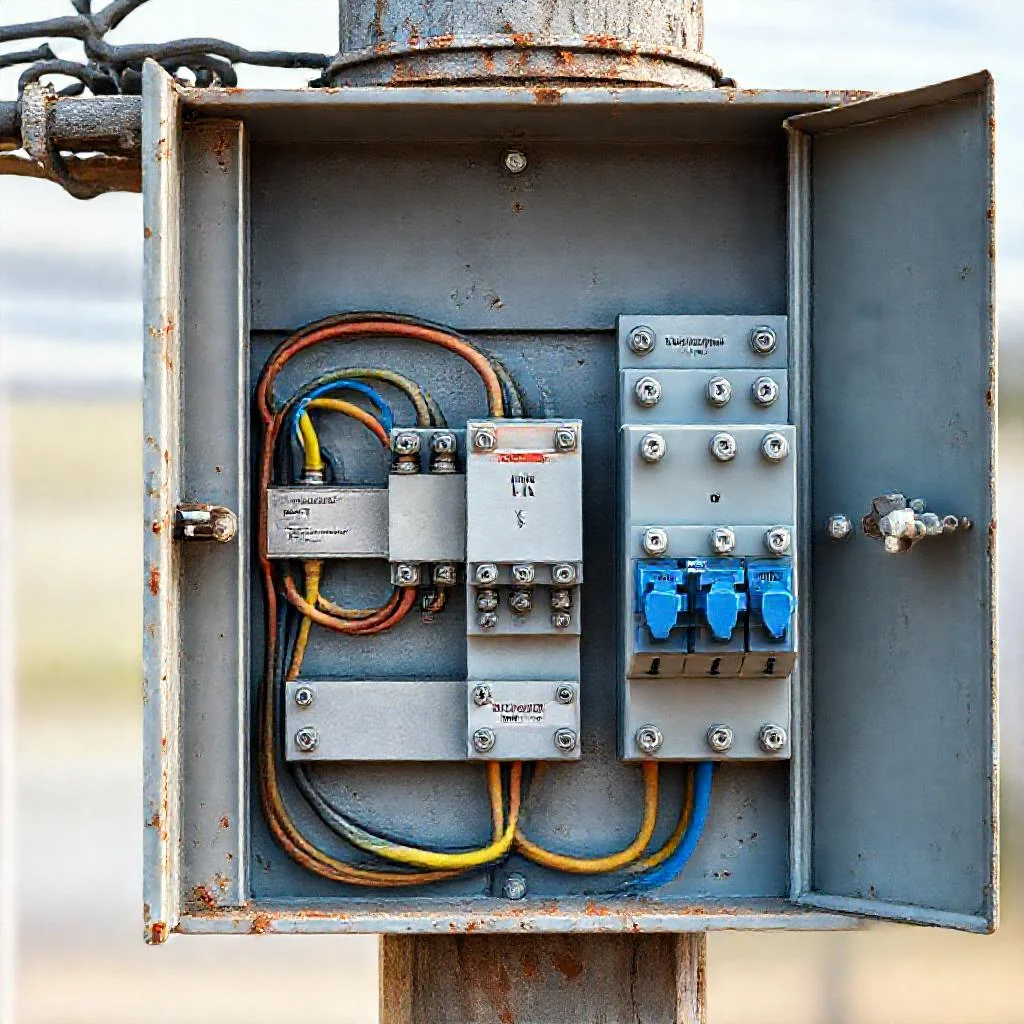

Практическая реализация: Схема разделения PEN во вводном щитке на столбе
Процесс разделения PEN-проводника в щитке на опоре включает в себя следующие обязательные этапы. Рассмотрим типовую схему для однофазного ввода до 15 кВт и трёхфазного ввода до 30 кВт.
1. Установка вводного коммутационного аппарата
Первым элементом на вводе устанавливается рубильник или автоматический выключатель. Он отключает все фазные проводники (L) и PEN-проводник. Важно использовать двухполюсные аппараты для однофазной сети или четырехполюсные для трехфазной. Коммутация PEN-проводника допускается только одновременная с фазными, то есть PEN отключается и включается синхронно. Использование однополюсных автоматов на фазе при неотключаемой нейтрали на вводе недопустимо по ПУЭ в данной схеме.
2. Организация повторного заземления PEN проводника
До вводного аппарата, проводник PEN подключается к шине PEN, от которой выполняется ответвление к контуру повторного заземления. Контур представляет собой систему вертикальных электродов (сталь оцинкованная, медь или сталь с медным покрытием), соединенных горизонтальной полосой. Сопротивление повторного заземления, согласно ПУЭ п. 1.7.102, не должно превышать 30 Ом для сетей 380/220 В. Для каждого повторного заземления PEN на ВЛ сопротивление нормируется отдельно, но для жилого дома достаточно выполнить местное заземление с указанным параметром.
3. Разделение на шины N и PE
После повторного заземления на вводной шине PEN производится разделение. С шины PEN провод напрямую подключается к шине N (рабочая нейтраль). Шина N устанавливается на изоляторах (DIN-рейке с изоляцией). Затем, отдельным жёстким проводником (или перемычкой) шина PEN соединяется с главной шиной PE (защитное заземление). Шина PE должна иметь надёжное гальваническое соединение с металлическим корпусом самого щитка. После установки перемычки шина PEN считается разделённой. Далее в схеме используются только изолированные друг от друга шины N и PE.
- Шина N: К ней подключаются рабочие нулевые проводники всех отходящих групп (розетки, освещение). Эта шина изолирована от корпуса щитка.
- Шина PE: К ней подключаются заземляющие (PE) проводники отходящих линий, а также корпуса щитового оборудования (счётчика, автоматов). Эта шина напрямую соединена с корпусом щитка и контуром заземления.
4. Подключение счётчика электроэнергии и автоматов
Счётчик учёта электроэнергии (прибор учёта) включается в разрыв фазного провода L и рабочего нуля N. Важно: через счётчик должен проходить только рабочий ток, токи защиты (утечки, КЗ) учитываются выключателями, но не должны проходить через измерительные цепи счётчика в обход. После счётчика устанавливаются групповые автоматические выключатели и устройства защитного отключения (УЗО). УЗО подключаются по схеме: фаза (L) от автомата на верхний контакт УЗО, нейтраль (N) с общей шины N на второй верхний контакт УЗО. После УЗО рабочий нулевой проводник (N) выводится на отдельную шину для данной группы (пост-УЗО N). Заземляющий проводник (PE) подключается к шине PE до УЗО.
Критические ошибки и способы их предотвращения
Наиболее распространённые нарушения, ведущие к авариям и поражению током, напрямую связаны с неправильным пониманием схемы TN-C-S. Первая и самая опасная ошибка — объединение шин N и PE после разделения. Например, установка перемычки между нулевой шиной и шиной заземления в этажном щитке или в распределительной коробке. Это приводит к тому, что токи рабочих нагрузок (токи дисбаланса) начнут частично протекать по защитному проводнику PE, создавая на корпусах приборов опасный потенциал и ложные срабатывания УЗО. Вторая ошибка — установка УЗО (дифференциального выключателя) до точки разделения PEN. Такой подход бессмыслен, так как при утечке на корпус, ток будет протекать не по рабочему нулю, а по PE и контуру заземления, что УЗО не способно обнаружить, так как PEN до разделения является общим. Третья ошибка — отказ от повторного заземления. Без него потенциал на корпусе при обрыве магистрали PEN может достигнуть опасных значений. Даже при исправном разделении, если контур заземления отсутствует, система TN-C-S не выполнит свою защитную функцию.
Материалы и сечения проводников
Для соединений внутри вводного щитка на столбе необходимо использовать изолированные медные провода. Согласно ПУЭ (таблица 1.7.5), сечение PEN проводника (до разделения) и проводников PE и N (после разделения) должно соответствовать фазному проводу для сечений до 16 мм² (алюминий) или до 10 мм² (медь). Для больших сечений существуют коэффициенты (например, PE может быть меньшего сечения при определённых условиях). На практике для домов с вводом 15 кВт (медь 6 мм²) и 30 кВт (медь 10 мм²) рекомендуется выполнять все линии в щитке медью сечением не менее 10 мм² для шинных перемычек. Медная шина N и PE (0-шина) должны быть рассчитаны на суммарный ток нагрузки. Использование алюминиевых жил внутри щитка нежелательно из-за окисления и ползучести контактов, ведущих к нагреву.
Корпус щитка на столбе должен быть выполнен из негорючего материала (металл) и иметь степень защиты не менее IP 43 (защита от брызг и твёрдых частиц) для работы на открытом воздухе. Внутри щитка обязательно наличие системы вентиляции (жалюзи), чтобы избежать конденсата. Все соединения должны быть доступны для осмотра и обслуживания. Особое внимание уделяется соединению перемычки между шиной PEN (или непосредственно вводной клеммой PEN) и шиной PE. Данное соединение выполняется не болтами с пружинными шайбами, а сваркой или опрессовкой непосредственно внутри щитка. Пайка для заземляющих контуров не допускается из-за низкой механической прочности и коррозии припоя.
Диагностика и определение системы после разделения
После завершения монтажа необходимо проверить корректность разделения. Отсутствие напряжения между контактом N и PE в розетке (под нагрузкой) при отключённом PEN не говорит работоспособности. Единственный верный метод — измерение тока утечки или тока короткого замыкания с помощью мегаомметра (проверка сопротивления изоляции между шиной N и PE). В исправной системе TN-C-S сопротивление между этими шинами должно стремиться к бесконечности (более 0,5 МОм). Мегомметр с напряжением 500В или 1000В позволяет выявить случайные перемычки. Второй тест — проверка срабатывания УЗО на отходящих группах. При нажатии кнопки «Тест» прибор должен отключаться мгновенно. Если УЗО не срабатывает или отключается без видимых причин, это прямо указывает на неправильное распределение или объединение нулевых и заземляющих проводников.
Заключительная рекомендация: схема разделения PEN во вводном щитке на столбе — это не временное техническое решение, а долгосрочная мера безопасности. Проект такой реконструкции должен выполняться проектной организацией или квалифицированным специалистом с последующей записью в паспорте заземляющего устройства. Каждый элемент схемы (от контура заземления до шин) подбирается по каталогам заводов-изготовителей, соответствующих ГОСТ. Только при соблюдении всех норм ПУЭ 7, расчётов и правил монтажа, система TN-C-S обеспечит безаварийную эксплуатацию электроустановки на протяжении всего срока службы.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, требования и характеристики процесса разделения PEN проводника во вводном щитке на столбе при переходе на систему TN-C-S в соответствии с ПУЭ 7.
| Параметр / Элемент | Значение / Характеристика | Нормативный документ / Примечание |
|---|---|---|
| Система заземления (до разделения) | TN-C (совмещенный PEN проводник) | — |
| Система заземления (после разделения) | TN-C-S (раздельные PE и N) | ПУЭ 7, глава 1.7 |
| Место точки разделения PEN | Вводной щиток (ВРУ) на опоре (столбе) или фасаде здания | ПУЭ 7, п. 1.7.131-1.7.135 |
| Расположение повторного заземления PEN | Строго ДО точки разделения PEN | Ключевое правило ПУЭ 7 |
| Максимальное сопротивление повторного заземления | 30 Ом (для сетей 380/220 В) | ПУЭ 7, п. 1.7.102 |
| Положение вводного коммутационного аппарата | До точки разделения PEN | ПУЭ 7 (двухполюсный для 1ф, четырехполюсный для 3ф) |
| Разделение проводников после вводного автомата | Запрещено | Нормативное требование |
| Шина N (рабочая нейтраль) | Изолирована от корпуса щитка (на изоляторах) | Устанавливается на DIN-рейку с изоляцией |
| Шина PE (защитное заземление) | Соединена с корпусом щитка (гальванически) | Соединение сваркой или опрессовкой (пайка запрещена) |
| Соединение шин N и PE после разделения | Категорически запрещено | Ведет к шунтированию, ложным срабатываниям УЗО и опасному потенциалу |
| Сечение PEN (до разделения) и PE/N (после разделения) для меди до 10 мм² | Должно соответствовать сечению фазного проводника | ПУЭ, таблица 1.7.5 |
| Рекомендуемое сечение медных перемычек в щитке (для ввода 15-30 кВт) | Не менее 10 мм² | Практическая рекомендация |
| Материал проводников внутри щитка | Медь (алюминий нежелателен из-за окисления) | Изолированные медные провода |
| Материал корпуса щитка на столбе | Негорючий материал (металл) | Требование безопасности |
| Степень защиты корпуса щитка (для работы на улице) | Не менее IP 43 (защита от брызг и твердых частиц) | Условия эксплуатации на открытом воздухе |
| Подключение УЗО (дифференциального выключателя) | После точки разделения PEN (после счетчика) | До разделения установка бессмысленна |
| Диагностика: сопротивление изоляции между шиной N и PE | Стремится к бесконечности (более 0.5 МОм) | Проверка мегаомметром (500/1000В) |
| Проверка УЗО | Мгновенное срабатывание при нажатии кнопки «Тест» | Критерий правильности монтажа |
Частые вопросы по теме (FAQ)
Где именно должна находиться точка разделения PEN проводника по ПУЭ 7 для дома с питанием от ВЛ?
Согласно ПУЭ 7, глава 1.7, пункт 1.7.131, точка разделения PEN проводника должна находиться на вводе в здание, то есть в вводном распределительном устройстве (ВРУ). Для домов с питанием от воздушных линий (ВЛ) данный щит часто монтируется на опоре (столбе) линии электропередач. Разделение проводника PEN на N и PE не допускается после вводного автоматического выключателя или рубильника.
Как правильно организовать повторное заземление PEN проводника и какое сопротивление должно быть у контура по ПУЭ 7?
Повторное заземление PEN проводника обязательно выполняется до точки его разделения. До вводного аппарата проводник PEN подключается к шине PEN, от которой выполняется ответвление к контуру повторного заземления. Согласно ПУЭ, пункт 1.7.102, сопротивление повторного заземления не должно превышать 30 Ом для сетей 380/220 В.
Какая самая распространенная и опасная ошибка при разделении PEN проводника в схеме TN-C-S?
Самая опасная ошибка — объединение шин N и PE после точки разделения (например, установка перемычки между нулевой шиной и шиной заземления в этажном щитке или распределительной коробке). Это приводит к тому, что токи рабочих нагрузок начинают частично протекать по защитному проводнику PE, создавая на корпусах приборов опасный потенциал и вызывая ложные срабатывания УЗО. Любое соединение PE и N после точки разделения категорически запрещено.
В статье указано, что PEN до разделения коммутируется. Какой коммутационный аппарат необходимо использовать на вводе?
На вводе устанавливается рубильник или автоматический выключатель, который отключает все фазные проводники (L) и PEN-проводник одновременно. Для однофазной сети (до 15 кВт) необходимо использовать двухполюсные аппараты, для трехфазной (до 30 кВт) — четырехполюсные. Использование однополюсных автоматов на фазе при неотключаемой нейтрали на вводе недопустимо по ПУЭ в данной схеме.
После разделения PEN на шины N и PE, каким образом проверяется корректность монтажа системы TN-C-S?
Единственный верный метод — измерение сопротивления изоляции между шиной N и PE с помощью мегаомметра (напряжением 500В или 1000В). В исправной системе TN-C-S сопротивление между этими шинами должно стремиться к бесконечности (более 0,5 МОм). Также проверяется срабатывание УЗО на отходящих группах: при нажатии кнопки «Тест» прибор должен отключаться мгновенно.
