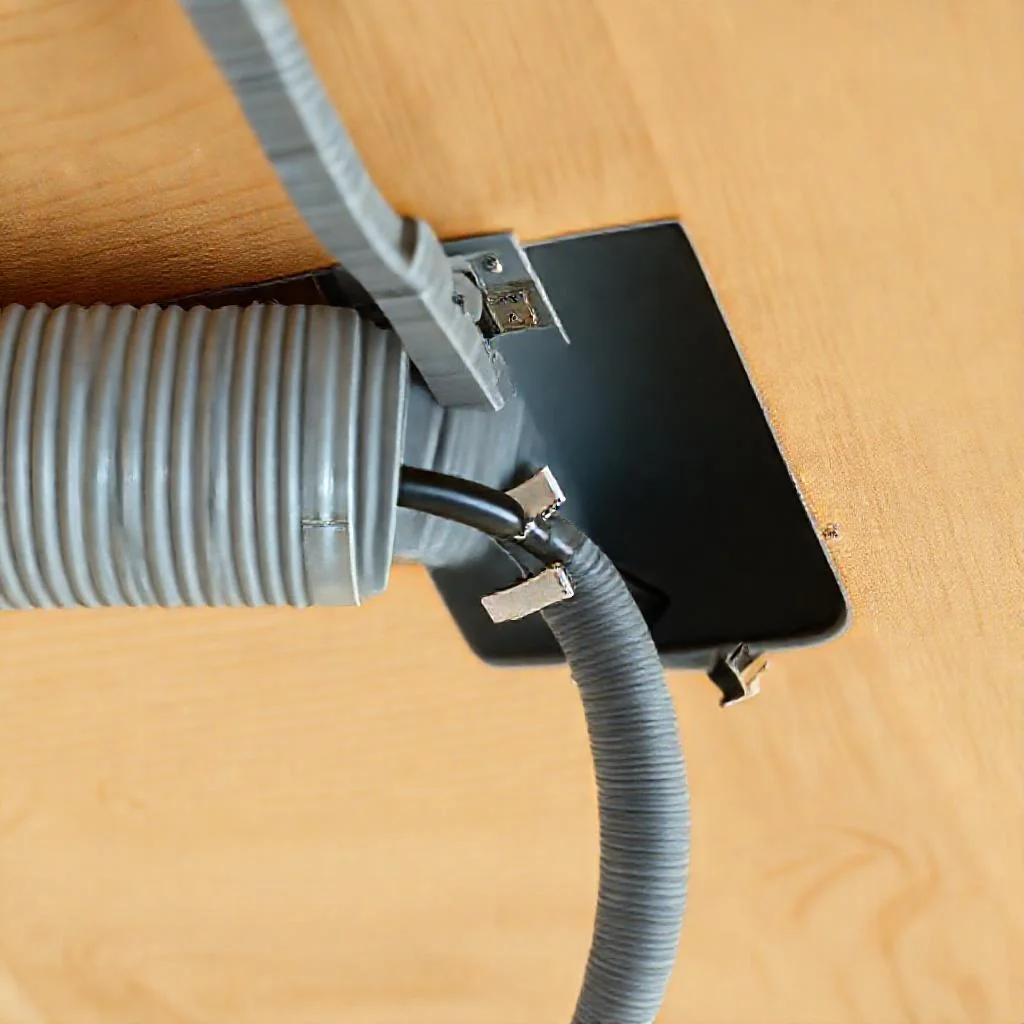

Прокладка кабеля ВВГнг-LS по деревянному потолку в гофре на клипсах: пошаговое руководство
Монтаж электропроводки в деревянном доме или пристройке с деревянным перекрытием требует строжайшего соблюдения правил пожарной безопасности. Древесина является горючим материалом, и любой аварийный режим работы проводки — короткое замыкание или перегрев — может привести к возгоранию. Использование кабеля ВВГнг-LS в сочетании с металлической гофрированной трубой (или ПВХ-гофрой с сертификатом для горючих оснований) позволяет минимизировать риски. Далее представлен подробный алгоритм работ по прокладке наружной проводки по деревянному потолку с фиксацией на клипсы.
1. Подготовительные работы и выбор материалов
Успех монтажа напрямую зависит от качества комплектующих. Экономия на материалах недопустима, особенно в деревянном строении.
1.1. Кабель ВВГнг-LS
Кабель ВВГнг-LS (винил-винил-голый, негорючий, с низким дымовыделением) является базовым стандартом для стационарной проводки внутри жилых помещений. Его оболочка не поддерживает горение, а при воздействии открытого пламени выделяет минимальное количество дыма. Сечение жил выбирается исходя из нагрузки. Для розеточных групп типовым сечением является 2,5 мм², для освещения — 1,5 мм². Применение кабеля ВВГнг без индекса LS в деревянных конструкциях не рекомендуется, так как он не гарантирует должного уровня пожарной безопасности.
1.2. Гофрированная труба
Для прокладки по дереву оптимальным выбором является стальная гофрированная труба (металлорукав) или жесткая ПВХ-гофра с классом негорючести. Металлическая гофра обеспечивает наилучшую защиту от механических повреждений и служит отличным заземляющим экраном в случае повреждения изоляции кабеля. Пластиковую гофру следует выбирать только с маркировкой «нг» (негорючая) или «LS». Использование обычной ПВХ-гофры на деревянном потолке запрещено нормативами, так как она поддерживает горение.
1.3. Клипсы и крепеж
Для крепления гофры к деревянному потолку применяются пластиковые или металлические клипсы, соответствующие наружному диаметру трубы (чаще всего 16 мм или 20 мм). Шаг установки клипс — 40–50 см. Дополнительно потребуются саморезы по дереву длиной не менее 25–30 мм (для потолка) или дюбель-гвозди, если деревянное перекрытие обшито гипсокартоном или вагонкой. Рекомендуется использовать саморезы с пресс-шайбой — они обеспечивают плотное прилегание клипсы к поверхности.
2. Правила безопасности при работе с деревом
Перед началом монтажа необходимо обесточить вводной щит. Нельзя выполнять сверление или установку крепежа под напряжением. В процессе работы с древесиной следует защищать органы дыхания от пыли — особенно при сверлении потолочных балок или обшивки. Важно помнить, что деревянный потолок — это не просто декоративная поверхность, а элемент силовой конструкции. Сверление должно производиться аккуратно, чтобы не повредить несущие балки и не ослабить конструкцию.
3. Пошаговая инструкция по монтажу
Шаг 1. Разметка трассы
Начинается процесс с нанесения разметки на потолочную поверхность. Маркером или карандашом отмечается линия прохождения кабельного маршрута. Трасса должна быть максимально прямолинейной, с минимальным количеством изгибов. Повороты выполняются под углом 90 градусов, но радиус изгиба должен быть не менее 6–8 диаметров гофры, чтобы не пережать кабель и не повредить его изоляцию. На этапе разметки также отмечаются места установки распределительных коробок (если они предусмотрены) и конечных точек (выключателей, светильников).
Шаг 2. Резка и подготовка гофры
Гофрированная труба нарезается на отрезки нужной длины. Для резки пластиковой гофры используется ножовка по металлу или острый строительный нож. Резать металлический рукав удобнее ножовкой по металлу или болгаркой — с обязательным последующим удалением заусенцев, чтобы они не повредили кабель при протяжке. Края трубы необходимо зачистить от грата. Если используется металлическая гофра, на конусообразный край надевается специальная соединительная муфта (пластиковая втулка), которая фиксируется в распредкоробке или на конце трубы.
Шаг 3. Протяжка кабеля в гофру
Процесс протяжки требует аккуратности. Кабель нельзя сильно натягивать — он должен лежать внутри полости свободно, с небольшим запасом. Существует несколько методов протяжки. Самый простой — использование специального зонда-проволоки (протяжки), который затягивается в трубу заранее. Если зонда нет, кабель продевается вручную: гофра укладывается на ровную поверхность, кабель заправляется с одного конца и проталкивается небольшими поступательными движениями. Не рекомендуется применять смазку для облегчения протяжки — она может вступить в реакцию с оболочкой кабеля. Допускается использование небольшого количества талька. Длина одной протяжки не должна превышать 15–20 метров — при большей длине возрастает риск защемления жил.
Шаг 4. Монтаж клипс на потолок
Согласно нанесенной разметке производится установка клипс. Шаг крепления выбирается с учетом веса кабеле-несущей системы: для легкой ПВХ-гофры шаг составляет до 50 см, для тяжелой металлической гофры — до 40 см. В местах поворота трассы клипсы устанавливаются с обеих сторон изгиба (до и после угла) на расстоянии 10–15 см от края изгиба. Крепление к деревянному потолку выполняется саморезами. Вкручивать их следует строго перпендикулярно поверхности, без перекосов, иначе клипса может не защелкнуться или повредить гофру. Длина самореза должна быть достаточной, чтобы пробить обшивку и войти в несущую балку минимум на 15–20 мм.
Шаг 5. Укладка и фиксация гофры
После установки клипс гофрированная труба с кабелем укладывается в пазы. Каждое звено трубы аккуратно вдавливается в клипсу до характерного щелчка — это означает, что фиксатор клипсы плотно обхватил гофру. Если гофра выскальзывает, значит, шаг крепления слишком велик или клипса повреждена. В процессе укладки необходимо следить, чтобы гофра не провисала — это не только неэстетично, но и опасно: при провисании внутри трубы может скапливаться конденсат. Допускается небольшой провис (1–2 см на 5 метров длины), но его следует избегать.
Шаг 6. Подключение и герметизация
Все соединения кабеля (скрутки, сварка, опрессовка) должны находиться только в распределительных коробках. Никаких соединений внутри гофрированной трубы быть не должно. Места ввода гофры в коробку герметизируются с помощью сальников или втулок — это предотвращает попадание пыли, грязи и насекомых. Если используется металлическая гофра, необходимо заземлить ее с помощью зажимов и подключить к заземляющей шине. Пластиковая гофра заземления не требует, но кабель внутри нее должен быть с заземляющей жилой (трехжильный для розеток, пятижильный для мощного оборудования).
4. Типичные ошибки и как их избежать
- Использование неподходящей клипсы: Клипса должна быть рассчитана именно на тот диаметр гофры, который используется. Попытка зафиксировать трубу 20 мм в клипсе на 16 мм приведет к падению конструкции. Всегда проверяйте маркировку.
- Крепление прямо в щель или край доски: Нельзя вкручивать саморез в край деревянной балки — это может расколоть древесину. Сверление должно производиться в тело древесины, минимум 10 мм от края. Если балка обшита вагонкой, крепление осуществляется через обшивку в балку, а не в обшивку.
- Натянутая гофра: Кабель внутри гофры не должен быть натянут. При нагреве кабель расширяется, и излишнее натяжение может привести к разрыву изоляции. Оставляйте запас на каждом конце участка.
- Пренебрежение защитой от возгорания: В местах прохода кабеля через деревянную стену или перегородку обязательно используется стальная гильза (отрезок толстостенной трубы), которая предотвращает деформацию и возгорание кабеля при усадке дерева или коротком замыкании.
- Игнорирование заземления: Металлическая гофра должна быть заземлена. В противном случае при пробое фазы на металлический рукав он становится источником опасности поражения током.
5. Проверка и тестирование системы
После завершения монтажа необходимо визуально осмотреть всю трассу. Проверьте надежность фиксации каждой клипсы, отсутствие механических повреждений гофры (вмятин, скручиваний). Далее производится электрическая проверка: мультиметром прозванивается целостность жил (отсутствие обрыва), измеряется сопротивление изоляции (для бытовой сети показатель должен быть не менее 0,5 МОм). Только после успешной проверки подается напряжение на линию. При обнаружении малейших отклонений — перепадов сопротивления, искрения — эксплуатация запрещена до полного устранения неисправности.
6. Особенности эксплуатации и ухода
Проводка, проложенная по деревянному потолку в гофре, не требует постоянного обслуживания. Но рекомендуется раз в несколько лет проверять крепления: при усадке деревянного дома саморезы могут ослабнуть, и клипсу нужно будет подтянуть. Также следует следить, чтобы на поверхность гофры не попадали вода или химические вещества (например, при ремонте потолка). При обнаружении следов коррозии на металлической гофре ее необходимо заменить или обработать антикоррозийным составом. Пластиковая гофра не подвержена ржавчине, но может разрушаться под воздействием ультрафиолета, если потолок не изолирован от прямых солнечных лучей.
7. Заключение
Прокладка кабеля ВВГнг-LS по деревянному потолку в гофре на клипсах — это технологически правильный и безопасный способ монтажа электропроводки. Он позволяет сохранить эстетичный вид помещения, обеспечить доступ к кабелю для ремонта и, что самое важное, гарантировать пожарную безопасность деревянного строения. Выполнение всех этапов строго по инструкции, с применением качественных материалов и соблюдением техники безопасности, — залог долговечной и бесперебойной работы системы электроснабжения. Любая экономия или отступление от норм на горючем основании недопустимы, так как цена ошибки может измеряться не только деньгами, но и человеческой жизнью.
Сводная таблица данных
В таблице ниже приведены сводные данные по характеристикам материалов, параметрам монтажа и ключевым требованиям, которые необходимо соблюдать при прокладке кабеля ВВГнг-LS по деревянному потолку в гофре на клипсах. Все значения строго соответствуют тексту статьи.
| Параметр / Компонент | Значение / Характеристика | Примечание / Источник из текста |
|---|---|---|
| Марка кабеля | ВВГнг-LS | Базовый стандарт для жилых помещений, не поддерживает горение, низкое дымовыделение. |
| Сечение жил (розеточные группы) | 2,5 мм² | Типовое сечение для розеточных групп. |
| Сечение жил (освещение) | 1,5 мм² | Типовое сечение для освещения. |
| Тип гофрированной трубы | Стальная гофра (металлорукав) или жесткая ПВХ-гофра с маркировкой «нг» или «LS» | Обычная ПВХ-гофра на деревянном потолке запрещена нормативами. |
| Наружный диаметр гофры (типовой) | 16 мм или 20 мм | Клипсы подбираются под диаметр трубы. |
| Шаг установки клипс для ПВХ-гофры | до 50 см | Для легкой ПВХ-гофры. |
| Шаг установки клипс для металлической гофры | до 40 см | Для тяжелой металлической гофры. |
| Расстояние от края изгиба (поворота) до клипс | 10–15 см | Клипсы устанавливаются с обеих сторон поворота. |
| Длина самореза для крепления клипс | не менее 25–30 мм | Для потолка, в зависимости от обшивки. |
| Длина самореза (вход в несущую балку) | минимум 15–20 мм | Чтобы пробить обшивку и войти в балку. |
| Радиус изгиба гофры (на поворотах 90°) | не менее 6–8 диаметров гофры | Чтобы не пережать кабель и не повредить изоляцию. |
| Максимальная длина одной протяжки кабеля в гофру | 15–20 метров | При большей длине возрастает риск защемления жил. |
| Допустимый провис гофры | 1–2 см на 5 метров длины | Небольшой провис допускается, но его следует избегать. |
| Сопротивление изоляции (норма) | не менее 0,5 МОм | Для бытовой сети перед подачей напряжения. |
| Минимальное расстояние от края деревянной балки для сверления | 10 мм | Чтобы не расколоть древесину при креплении. |
| Необходимость заземления | Металлическая гофра — обязательно заземлить. Пластиковая гофра — не требует заземления. | Для металлической гофры используются зажимы и подключение к шине. |
| Тип жил кабеля | Трехжильный (для розеток), пятижильный (для мощного оборудования) | Кабель должен быть с заземляющей жилой. |
Частые вопросы по теме (FAQ)
Какой гофрированной трубой можно прокладывать кабель ВВГнг-LS по деревянному потолку?
Для прокладки по деревянному потолку оптимальным выбором является стальная гофрированная труба (металлорукав) или жесткая ПВХ-гофра с классом негорючести. Пластиковую гофру следует выбирать только с маркировкой «нг» (негорючая) или «LS». Использование обычной ПВХ-гофры на деревянном потолке запрещено нормативами, так как она поддерживает горение.
С каким шагом нужно крепить клипсы к деревянному потолку?
Шаг крепления клипс выбирается с учетом веса кабеле-несущей системы: для легкой ПВХ-гофры шаг составляет до 50 см, для тяжелой металлической гофры — до 40 см. В местах поворота трассы клипсы устанавливаются с обеих сторон изгиба (до и после угла) на расстоянии 10–15 см от края изгиба.
Какой длины может быть одна протяжка кабеля ВВГнг-LS в гофре?
Длина одной протяжки кабеля в гофру не должна превышать 15–20 метров. При большей длине возрастает риск защемления жил. Кабель нельзя сильно натягивать — он должен лежать внутри полости свободно, с небольшим запасом.
Нужно ли заземлять гофру при прокладке по деревянному потолку?
Если используется металлическая гофра, заземлять ее необходимо — в противном случае при пробое фазы на металлический рукав он становится источником опасности поражения током. Пластиковая гофра заземления не требует, но кабель внутри нее должен быть с заземляющей жилой (трехжильный для розеток).
Какое минимальное сопротивление изоляции считается нормой после монтажа?
После завершения монтажа необходимо провести электрическую проверку мультиметром. Для бытовой сети показатель сопротивления изоляции должен быть не менее 0,5 МОм. Только после успешной проверки подается напряжение на линию.
