Параллельное и последовательное соединение потребителей: Разница падения напряжения и тока

Понимание разницы между параллельным и последовательным соединением потребителей является фундаментом электротехники. От выбора схемы зависит не только работоспособность цепи, но и безопасность оборудования. В основе этих двух типов соединений лежат различные законы распределения тока и напряжения, которые диктуются правилами Кирхгофа и законом Ома.

Последовательное соединение: Принцип единой цепи

Последовательным называется соединение, при котором конец первого потребителя соединяется с началом второго, а конец второго — с началом третьего. В такой конфигурации образуется единый, неразветвленный контур для протекания электрического тока.

Главный закон последовательной цепи: сила тока в любой точке этой цепи строго одинакова. Это означает, что через каждый резистор, лампу или мотор протекает одно и то же количество заряда в единицу времени.

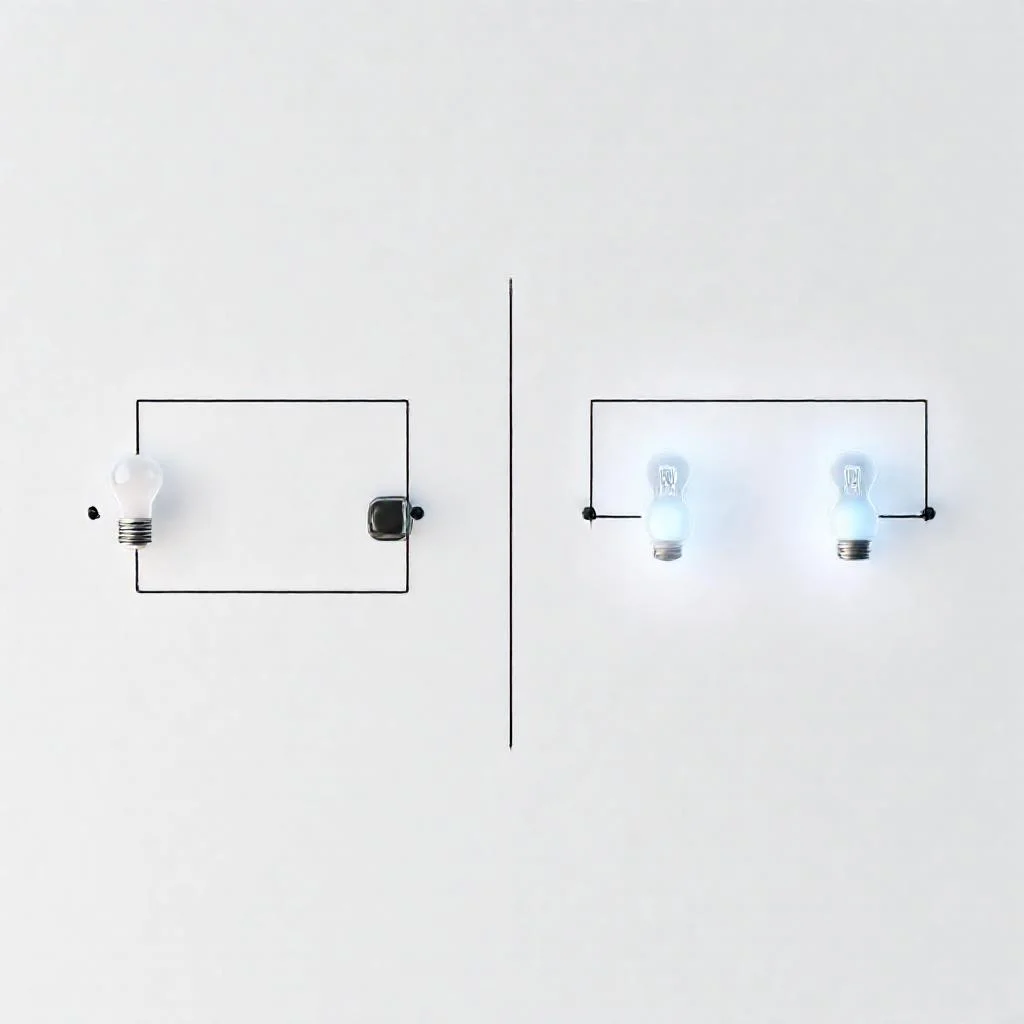

Иллюстрация к статье: параллельное и последовательное соединение потребителей в чем разница падения напряжения и тока

Напряжение же, напротив, распределяется между потребителями. Полное напряжение источника питания (U_общ) складывается из суммы падений напряжений на каждом элементе цепи. Падение напряжения на конкретном участке прямо пропорционально его сопротивлению.

Падение напряжения на каждом потребителе: Чем выше сопротивление элемента в последовательной цепи, тем большая доля общего напряжения на нем падает.
Сумма падений напряжений: U_общ = U₁ + U₂ + U₃ + …
Общее сопротивление: R_общ = R₁ + R₂ + R₃ + … Сопротивления складываются, что всегда увеличивает суммарное сопротивление цепи.

Параллельное соединение: Принцип разветвления

Параллельным называется соединение, при котором все начала потребителей подключаются к одной точке электрической цепи (узлу), а все концы — к другой точке (узлу). Ток, выходящий из источника, разделяется на несколько ветвей.

Главный закон параллельной цепи: напряжение на каждом потребителе, подключенном параллельно, строго одинаково и равно напряжению на зажимах источника питания. Это свойство кардинально отличает данную схему от последовательной.

Ток, в отличие от напряжения, распределяется по ветвям обратно пропорционально сопротивлениям этих ветвей. Чем меньше сопротивление ветви, тем больший ток через нее протекает. Полный ток в неразветвленной части цепи равен сумме токов всех ветвей.

Ток в каждой ветви: I_n = U / R_n. Рассчитывается по закону Ома для каждого участка.
Сумма токов: I_общ = I₁ + I₂ + I₃ + … (Первый закон Кирхгофа).
Общее сопротивление: Всегда меньше наименьшего из сопротивлений ветвей. Для двух резисторов: R_общ = (R₁ * R₂) / (R₁ + R₂). Увеличение количества ветвей уменьшает общее сопротивление всей цепи.

Разница в падении напряжения: Практический анализ

Ключевое различие между схемами заключается в том, как именно используется напряжение источника.

В последовательной цепи падение напряжения на каждом элементе — это лишь часть общего напряжения. Например, если три одинаковые лампы накаливания, рассчитанные на 220 В, включить последовательно в сеть 220 В, каждая лампа получит лишь около 73,3 В. Они будут гореть тускло. Если же одна из ламп перегорит (разрыв цепи), погаснут все остальные, так как ток исчезнет во всей цепи. Регулировка яркости в последовательных цепях возможна, но сильно зависит от других элементов.

В параллельной цепи падение напряжения на каждом потребителе равно полному напряжению сети. Те же три лампы, рассчитанные на 220 В, подключенные параллельно к сети 220 В, будут гореть в полный накал. Если одна лампа перегорит, ток через нее прекратится, но остальные лампы продолжат работать в штатном режиме, так как их собственные замкнутые контуры сохранились.

Разница в распределении тока: Практический анализ

Поведение тока в этих двух схемах также принципиально различно.

В последовательной цепи сила тока одинакова везде. Это часто накладывает жесткие требования к потребителям. Например, если последовательно с мощным нагревателем (малое сопротивление) включить слабый резистор (большое сопротивление), то ток в цепи будет определяться общим сопротивлением, но падение напряжения на резисторе будет значительным, что может привести к его перегреву и выходу из строя.

В параллельной цепи происходит деление тока. Каждый потребитель потребляет ровно столько тока, сколько ему необходимо для работы при данном напряжении. Включение дополнительного прибора в параллельную цепь не изменяет ток, потребляемый другими приборами, а лишь увеличивает общий ток, потребляемый от источника. Это свойство делает параллельное соединение стандартом для бытовой и промышленной проводки: включение утюга не влияет на яркость лампочки в той же розетке.

Общее сопротивление и мощность: Ключевые выводы

Общее сопротивление. При последовательном соединении общее сопротивление больше самого большого из сопротивлений. При параллельном — общее сопротивление всегда меньше самого малого из сопротивлений.

Общая мощность. В обеих схемах общая мощность, потребляемая от источника, равна сумме мощностей всех потребителей. Однако механизм достижения этой мощности разный. В последовательной цепи мощность делится пропорционально сопротивлениям. В параллельной — токи ветвей суммируются, что приводит к большей нагрузке на источник питания по току.

Типичные примеры использования

Последовательное соединение:
- Гирлянды (если одна лампочка перегорает, гаснет весь участок или вся гирлянда).
- Делители напряжения (потенциометры, составленные из постоянных резисторов).
- Подключение предохранителей (они должны быть включены в разрыв цепи последовательно).
- Зарядка аккумуляторных батарей (требуется строго определенный ток).
Параллельное соединение:
- Все бытовые розетки в доме (220 В) и освещение.
- Промышленные электродвигатели в цехах (380/220 В).
- Измерительные приборы: вольтметры (включаются параллельно участку цепи).
- Шунты для амперметров (подключаются параллельно измерительной головке).

Применение законов Кирхгофа на практике

Для расчета токов и напряжений в сложных цепях, содержащих как параллельные, так и последовательные участки (смешанное соединение), необходимо применять оба закона Кирхгофа.

Первый закон Кирхгофа (для токов): Сумма токов, входящих в узел, равна сумме токов, выходящих из узла. Этот закон позволяет определить, как ток распределяется по ветвям параллельного соединения.

Второй закон Кирхгофа (для напряжений): В любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС источников равна алгебраической сумме падений напряжений на всех элементах этого контура. Этот закон строго описывает распределение напряжения в последовательных контурах.

На практике, для анализа простых последовательных цепей достаточно знать, что сопротивление просто складывается, а ток неизменен. Для параллельных цепей достаточно помнить, что напряжение одинаково на всех ветвях, а токи обратно пропорциональны сопротивлениям ветвей. Однако для реальных схем, содержащих более двух-трех элементов, без применения правил Кирхгофа не обойтись.

Заключение

Выбор между параллельным и последовательным соединением диктуется задачами, которые ставит перед собой разработчик. Последовательное соединение удобно для создания делителей напряжения и ограничения тока, но делает цепь критичной к отказу любого из элементов. Параллельное соединение обеспечивает независимость работы каждого потребителя и стабильность напряжения на них, что является стандартом для подавляющего большинства электрических сетей. Понимание этих фундаментальных различий в распределении тока и падении напряжения позволяет грамотно проектировать и эксплуатировать любые электрические системы — от простейшего карманного фонарика до сложного промышленного оборудования.

При работе с высокими напряжениями (выше 60 В постоянного или 30 В переменного тока) и мощностями (более 100 Вт) требуется глубокое понимание не только законов Ома и Кирхгофа, но и правил техники безопасности. Любые расчеты должны учитывать реальное сопротивление контактов и соединительных проводов, которые могут вносить существенные искажения в работу цепи, особенно в последовательных контурах с малым сопротивлением нагрузки.

Сводная таблица данных

В таблице ниже приведено строгое сравнение ключевых электрических параметров для последовательного и параллельного соединения потребителей, основанное на законах распределения тока и падения напряжения, описанных в статье.

Параметр / Характеристика	Последовательное соединение	Параллельное соединение
Ток (I)	Сила тока в любой точке цепи строго одинакова. I_общ = I₁ = I₂ = I₃	Ток распределяется по ветвям обратно пропорционально сопротивлениям. I_общ = I₁ + I₂ + I₃ + …
Напряжение (U)	Напряжение распределяется между потребителями. U_общ = U₁ + U₂ + U₃ + …	Напряжение на каждом потребителе строго одинаково и равно напряжению на зажимах источника.
Падение напряжения на элементе	Пропорционально сопротивлению элемента. Чем выше сопротивление, тем большая доля общего напряжения падает.	Падение напряжения на каждом потребителе равно полному напряжению сети.
Общее сопротивление (R_общ)	R_общ = R₁ + R₂ + R₃ + … (Больше самого большого из сопротивлений)	Всегда меньше наименьшего из сопротивлений ветвей. Для двух резисторов: R_общ = (R₁ * R₂) / (R₁ + R₂)
Общая мощность	Равна сумме мощностей всех потребителей. Мощность делится пропорционально сопротивлениям.	Равна сумме мощностей всех потребителей. Токи ветвей суммируются, что приводит к большей нагрузке на источник питания по току.
Реакция на отказ элемента (перегорание)	При перегорании одного элемента (разрыв цепи) ток исчезает во всей цепи, и все потребители гаснут.	При перегорании одного элемента ток через него прекращается, но остальные потребители продолжают работать в штатном режиме.
Примеры использования	Гирлянды, делители напряжения (потенциометры), подключение предохранителей, зарядка аккумуляторных батарей.	Все бытовые розетки и освещение (220 В), промышленные электродвигатели, вольтметры, шунты для амперметров.
