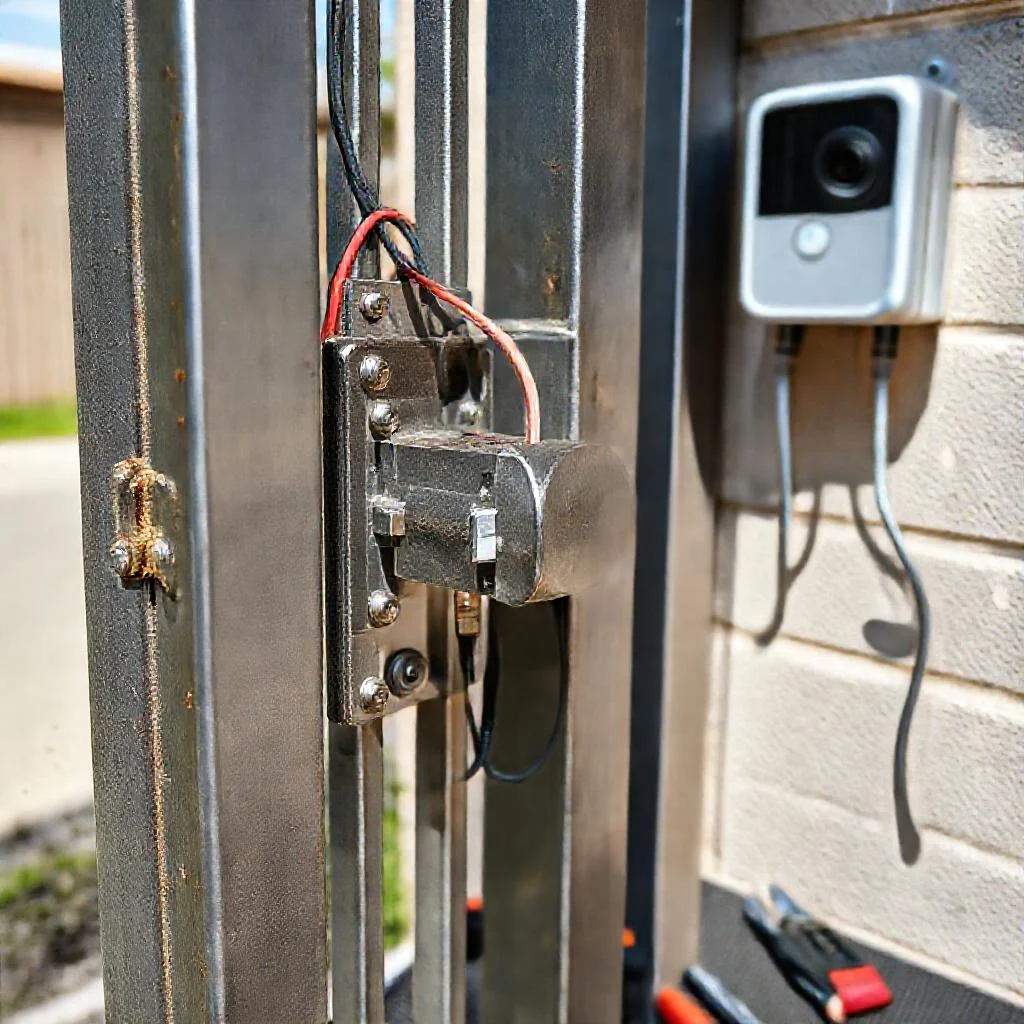

Как правильно установить электромеханический замок на уличную калитку и подключить к видеодомофону
Установка электромеханического замка на уличную калитку с последующей интеграцией в систему видеодомофона требует четкого понимания типов устройств, физики их работы и основ монтажа. Ошибка на этапе выбора или подключения приводит либо к выходу из строя электроники, либо к невозможности эксплуатации в условиях сырости и перепадов температур. Ниже приведен алгоритм действий, применимый для большинства стандартных решений.
Критерии выбора замка для улицы
Не каждый электромеханический замок пригоден для работы на открытом воздухе. Внутренние модели рассчитаны на диапазон температур от 0 до +40 °C и при минусовых значениях теряют подвижность механизма или выходят из строя. Для уличной калитки требуются устройства со степенью защиты от влаги и пыли не ниже IP44. Корпус должен быть изготовлен из нержавеющей стали или оцинкованного металла.
Существует два основных типа таких замков: накладные и врезные. Врезные модели требуют выборки паза в профиле калитки, что снижает прочность конструкции, если речь идет о тонкостенной трубе. Накладные замки проще монтируются, но занимают место на поверхности профиля и могут мешать открыванию створки. Для калиток из профтрубы или алюминиевого профиля чаще выбирают накладной вариант.
Следующий параметр — тип запирания. Наиболее распространены замки с электромагнитной защелкой (мотоприводом) и замки с ригелем на электродвигателе. Мотоприводные модели тише, быстрее отрабатывают импульс, но их усилие запирания меньше — от 5 до 15 кг. Для уличных калиток, где есть риск обледенения механизма, лучше подходят замки с двигателем: они развивают усилие до 50 кг и продавливают намерзшую наледь усилием привода.
Подготовка трассы для проводки
Любой электромеханический замок требует подвода электричества. Видеодомофон и замок соединяются через управляющие кабели. Сечение провода 2×0,75 мм² минимально необходимо для линии питания замка, но при длине кабеля более 10 метров следует брать сечение 2×1,5 мм². Иначе падение напряжения на сопротивлении проводов не даст электромагниту или двигателю замка сработать.
Прокладку кабеля от блока управления видеодомофона до замка выполняют в гофрированной трубе из ПВХ или ПНД с герметичными муфтами. Если трасса проходит под землей на глубине менее 30 см, трубу дополнительно защищают от механических повреждений стальным рукавом. Ввод кабеля в корпус замка и в стойку калитки обязательно герметизируют резиновыми уплотнителями или термоклеем.
Сигнальный кабель от вызывной панели видеодомофона к блоку управления также кладут отдельно от силовых линий напряжением 220 В, чтобы избежать наводок и ложных срабатываний. Минимальное расстояние между такими трассами составляет 50 мм, а пересечение под прямым углом.
Монтаж замка на калитку
Установка накладного электромеханического замка на калитку из металлического профиля начинается с разметки. Замок прикладывают к створке на высоте 0,9–1,2 метра от нижнего края. Важно выставить горизонтальный уровень, иначе ригель не войдет в ответную планку на стойке, и калитка будет запираться только после сильного рывка.
Размечаются отверстия под крепежные винты и под выходящий ригель. В профиле сверлят отверстия сверлом по металлу нужного диаметра. Затем устанавливают монтажную пластину замка, через нее заводят кабель в защитной оболочке внутрь профиля или снаружи. Ни в коем случае нельзя оставлять открытые скрутки без изоляции вне корпуса замка.
Ответная планка монтируется на опорном столбе калитки. Зазор между ригелем и планкой в запертом состоянии не должен превышать 2–3 мм. Если зазор больше, потребуется регулировка положения планки либо подкладывание шайб под крепления замка. Для замков с двигателем перекос выше 2 мм приводит к тому, что ригель не может вернуться в исходное положение после закрывания.
Электрическое подключение: источник питания
Электромеханические замки работают от постоянного тока напряжением 12 В. Блок питания должен быть рассчитан на ток не менее 2 А, если замок потребляет до 1,5 А в пике, и не менее 3 А, если одновременно питается домофон и замок. Встраиваемый блок управления видеодомофона часто уже содержит нужный трансформатор, но его выходную мощность нужно проверить: если на блоке указано 12 В, 1 А, он не вытянет работу замка с двигателем.
Подключать замок напрямую к сети 220 В категорически запрещено. Питание подают через выпрямитель и стабилизатор. Полярность подключения к замку указана на корпусе: обычно красный провод — плюс (+), черный — минус (-). Перепутывание полярности в простых мотоприводных замках не приводит к поломке, но двигатель может крутиться в обратную сторону, и ригель не выйдет.
Блок питания и контроллер управления размещают в сухом месте. Идеальный вариант — герметичный бокс на стене дома или внутри встроенного шкафа. Если блок выносят на улицу, он должен иметь степень защиты IP65. Даже небольшой конденсат внутри корпуса вызывает коррозию контактов реле и отказ управления.
Подключение к видеодомофону
Современные видеодомофоны поддерживают управление замком через электронное реле, которое интегрировано в вызывную панель или в монитор. Схема подключения всегда описана в документации, но типовой алгоритм выглядит так: из монитора выходит двухжильный провод на кнопку управления. Этот контакт замыкается на короткое время (0,5–2 секунды) при нажатии кнопки на мониторе.
Сигнальный кабель от замка подключают к клеммам NC (нормально замкнутый), COM (общий) и NO (нормально разомкнутый) контроллера. Для уличного замка используется режим NC — то есть цепь питания замка размыкается только на время открытия. Если подключить неверно, замок будет открыт постоянно или не сможет закрыться.
Видеодомофон и замок могут связываться через контроллер, расположенный в корпусе монитора. В дорогих моделях есть отдельная плата управления с выходами для двух замков — калитка и входная дверь. В простых системах потребуется докупить внешнее реле с блоком питания на 12 В.
Программирование и настройка времени открытия
После подключения необходимо настроить длительность импульса на открывание. Стандартное значение — 1 секунда. Для замка с электромотором этого достаточно, чтобы ригель убрался. Если установлено меньше 0,5 секунды, двигатель не успевает отработать, калитка остается закрытой. Если превышен порог в 2 секунды, мотор работает на упор и может перегреться.
Настройка выполняется через меню монитора видеодомофона. Там же задается режим «офис» — когда замок открыт постоянно в дневное время, и ночной режим с закрытием. Все изменения фиксируются только после сохранения через кнопку подтверждения. Не стоит забывать, что параметры сбрасываются до заводских при отключении питания на 10 минут.
Важно проверить работу концевого датчика (геркона), если он предусмотрен изготовителем. Если датчик не замкнут или не разомкнут в нужный момент, блок управления может имитировать ложное состояние и не подавать питание на замок. Датчик монтируют на торец калитки и на стойку с магнитом.
Типовые ошибки и способы их предотвращения
- Использование тонкого провода сечением 0,35 мм². При длине более 5 метров замок не открывается даже при нажатии кнопки на домофоне. Минимальное сечение 0,75 мм², лучше 1,5 мм².
- Установка замка без антивандальной защиты. На улице замок должен быть экранирован от ударов и пыли козырьком или расположен в углублении.
- Игнорирование зазора под калиткой. Зимой при обледенении земли ригель может задеть имеющийся лед, это приведет к заклиниванию привода.
- Соединение проводов скруткой без пайки или обжима в герметичной термоусадке. Через полгода контакт окисляется и пропадает.
- Монтаж блока питания внутри калитки без доступа воздуха. В летнюю жару блок перегревается и отключается.
Проверка и пусконаладка
Перед фиксацией ответной планки на стойке выполняют пробное включение. Подают питание на замок, нажимают кнопку на вызывной панели или мониторе. Ригель должен четко уйти внутрь корпуса. После отпускания кнопки ригель возвращается в исходное положение. Если срабатывание вялое, проверяют напряжение на клеммах замка тестером: под нагрузкой оно не должно падать ниже 11 В.
Далее проверяют механическое запирание. Закрывают калитку, подают команду на открытие. Если разблокировка не происходит, регулируют ответную планку по вертикали. Ее перемещают на 1–2 мм в сторону рамы или от нее. После каждой регулировки снова проверяют свободный ход ригеля.
На заключительном этапе настраивают связь с видеодомофоном: громкость динамика, яркость экрана и чувствительность датчика вызова. Все соединения в распределительных коробках фиксируются на винтовых клеммах или пайкой, изоляцию обматывают синей изолентой, устойчивой к ультрафиолету.
Правильно смонтированный электромеханический замок при надлежащем уходе (смазывание подвижных частей силиконовым спреем раз в полгода) служит от 5 до 10 лет без замены. Подключение к видеодомофону дает возможность дистанционного управления доступом и мониторинг визитов через смартфон, при условии, что модель видеодомофона поддерживает облачные или сетевые протоколы.
Сводная таблица данных
В таблице ниже приведены ключевые технические характеристики, условия монтажа и параметры подключения электромеханического замка для уличной калитки к видеодомофону, описанные в статье. Данные структурированы для удобства выбора оборудования и проверки соответствия условиям эксплуатации.
| Параметр / Этап | Характеристика / Значение | Примечание / Норматив из статьи |
|---|---|---|
| Степень защиты замка (улица) | Не ниже IP44 | Для работы на открытом воздухе |
| Материал корпуса замка | Нержавеющая сталь или оцинкованный металл | Устойчивость к коррозии |
| Температурный диапазон (внутренние модели) | От 0 до +40 °C | Не пригодны для улицы |
| Усилие запирания (мотоприводные) | От 5 до 15 кг | Меньше подходят для обледенения |
| Усилие запирания (с двигателем) | До 50 кг | Рекомендуются для улицы (продавливают наледь) |
| Высота установки замка на калитке | 0,9–1,2 метра от нижнего края | Стандартная разметка |
| Допустимый зазор между ригелем и ответной планкой | 2–3 мм | При большем зазоре требуется регулировка |
| Сечение провода питания замка (длина до 10 м) | 2×0,75 мм² | Минимально необходимое |
| Сечение провода питания замка (длина более 10 м) | 2×1,5 мм² | Для исключения падения напряжения |
| Минимальное сечение провода (замок) | 0,75 мм² (лучше 1,5 мм²) | При длине более 5 метров сечение 0,35 мм² недопустимо |
| Напряжение питания замка | 12 В (постоянный ток) | Подключение к 220 В запрещено |
| Ток блока питания (только замок, пик 1,5 А) | Не менее 2 А | |
| Ток блока питания (домофон + замок) | Не менее 3 А | Если блок питания общий |
| Степень защиты блока питания (на улице) | IP65 | Для герметичного бокса |
| Минимальное расстояние от сигнального кабеля до силовых линий 220 В | 50 мм | Пересечение только под прямым углом |
| Глубина прокладки кабеля под землей (требуется стальной рукав) | Менее 30 см | Для защиты от повреждений |
| Типовое время импульса на открывание | 1 секунда | Стандартная настройка |
| Минимальное время импульса (для срабатывания) | 0,5 секунды | Меньше — замок не откроется |
| Максимальное время импульса (для двигателя) | 2 секунды | Больше — возможен перегрев мотора |
| Режим подключения контроллера (NC/COM/NO) для улицы | NC (нормально замкнутый) | Цепь размыкается только на время открытия |
| Минимальное напряжение под нагрузкой на клеммах замка | Не ниже 11 В | Проверяется тестером при вялом срабатывании |
| Срок службы замка (при надлежащем уходе) | От 5 до 10 лет |
Частые вопросы по теме (FAQ)
Какое минимальное сечение провода должно быть для подключения электромеханического замка, если длина кабеля более 10 метров?
При длине кабеля более 10 метров необходимо брать сечение провода 2×1,5 мм². Если длина меньше 10 метров, минимальное сечение составляет 2×0,75 мм². Использование тонкого провода (например, 0,35 мм²) при длине более 5 метров приводит к тому, что замок не открывается даже при нажатии кнопки на домофоне.
Какой должна быть степень защиты корпуса уличного электромеханического замка и блока питания?
Для уличного замка требуется степень защиты от влаги и пыли не ниже IP44. Корпус должен быть изготовлен из нержавеющей стали или оцинкованного металла. Если блок питания выносят на улицу, он должен иметь степень защиты IP65, иначе даже небольшой конденсат внутри корпуса вызывает коррозию контактов реле и отказ управления.
Какой максимальный зазор между ригелем и ответной планкой допустим при монтаже замка с двигателем?
Зазор между ригелем и ответной планкой в запертом состоянии не должен превышать 2–3 мм. Для замков с двигателем перекос выше 2 мм приводит к тому, что ригель не может вернуться в исходное положение после закрывания.
Какое напряжение и ток должен обеспечивать блок питания для электромеханического замка?
Электромеханические замки работают от постоянного тока напряжением 12 В. Блок питания должен быть рассчитан на ток не менее 2 А, если замок потребляет до 1,5 А в пике, и не менее 3 А, если одновременно питается домофон и замок. Подключать замок напрямую к сети 220 В категорически запрещено.
Какая длительность импульса на открывание считается стандартной и к чему приводит её превышение?
Стандартная длительность импульса на открывание — 1 секунда. Если установлено меньше 0,5 секунды, двигатель не успевает отработать, и калитка остается закрытой. Если превышен порог в 2 секунды, мотор работает на упор и может перегреться.
