Для чего необходимо заземление портативного генератора
Бензиновые генераторы создают электричество путем вращения ротора в магнитном поле. В процессе работы на корпусе устройства и на металлических частях двигателя может возникнуть опасный потенциал. Это происходит из-за естественной утечки тока через изоляцию обмоток или при пробое изоляции. Заземление генератора не является опциональным улучшением. Это обязательное условие безопасной эксплуатации, предусмотренное правилами устройства электроустановок (ПУЭ).
Прикосновение человека к незаземленному корпусу генератора в момент пробоя изоляции может привести к поражению электротоком. Даже при исправном оборудовании на корпусе наводится статическое напряжение. Правильно выполненный контур заземления отводит ток утечки в землю мгновенно. Это заставляет сработать автоматический выключатель (если ток утечки превышает номинал) или просто обеспечивает безопасный потенциал на корпусе.
Стандартный бытовой генератор мощностью 2–5 кВт не требует сложного промышленного контура. Но халатное отношение к этому вопросу — одна из частых причин электротравм на дачных участках.
Юридические и технические нормативы для дачного участка
Нормативной базой для устройства заземления генератора служат ПУЭ (глава 1.7) и ГОСТ Р 50571. Для временных установок и маломощных источников питания допускаются упрощенные, но строго определенные схемы. Ключевое требование к сопротивлению контура заземления — не более 4 Ом для сети 220 В и не более 8 Ом для сети 380 В.
Для портативных генераторов мощностью до 10 кВт, используемых на дачах, нормы допускают применение одиночных заземлителей. Однако на практике одиночный вертикальный электрод часто не обеспечивает нормативного сопротивления. Особенно это касается песчаных, скальных или промерзающих грунтов. Поэтому эксперты рекомендуют сооружать минимальный контур как минимум из двух или трех электродов, соединенных между собой.
Важно усвоить отличие заземления генератора от заземления дома. Генератор часто работает автономно, без связи с общим контуром здания. Его задача — создать локальную «землю» для собственного корпуса и для розеток, выведенных на нагрузку. Использовать водопроводные трубы или арматуру фундамента для заземления генератора категорически запрещено.
Разбор схем заземления: что правильно для генератора
Большинство портативных генераторов имеют на корпусе клемму с маркировкой «PE» (Protective Earth) или «Ground». Это рабочая точка для подключения внешнего заземляющего контура. Существует два основных подхода: глухозаземленная нейтраль и изолированная нейтраль. Подавляющее большинство бытовых бензиновых генераторов имеют глухозаземленную нейтраль. Это значит, что средняя точка обмотки внутри генератора электрически соединена с корпусом.
Правильный порядок действий: корпус генератора соединяется медным проводником с контуром заземления, выполненным в грунте. При этом нулевой провод (нейтраль) внутри генератора уже объединен с корпусом. Такая система называется TN. Если генератор используется для электроснабжения дачного домика, который имеет собственную систему заземления (например, TN-C-S), необходимо правильно состыковать эти системы.
Экспертное правило: в случае питания дома от бензинового генератора контур заземления генератора и контур заземления дома должны быть объединены. Для этого используется переключатель ввода резерва (реверсивный рубильник или контактор). Только при таком подключении система остается безопасной.
Ни в коем случае нельзя допускать, чтобы генератор работал на сеть дома, имеющую контур заземления, но при этом сам генератор не был заземлен. В такой конфигурации при пробое фазы на корпус генератора потенциал уйдет через нейтральный провод в контур дома. Но если нейтраль генератора не связана с землей, цепь не замкнется, и корпус останется под напряжением до тех пор, пока кто-то не коснется его и одновременно заземленного предмета.
Выбор типа контура: стационарный или временный
Для дачного участка, где генератор используется периодически, встает вопрос: делать полноценный контур или ограничиться штырем?
Типовая ошибка: забить одиночный арматурный прут глубиной 1 метр и считать задачу выполненной. Такой подход физически неспособен обеспечить сопротивление менее 30–50 Ом на суглинке. На песке или скале сопротивление будет еще выше. Для сравнения: сопротивление рабочего заземления должно быть менее 4 Ом. Одиночный вертикальный электрод требует глубины не менее 3–4 метров в зависимости от состава грунта. Это практически невозможно выполнить ручным инструментом без специального оборудования.
Оптимальным решением для дачи является горизонтальный контур. Он представляет собой треугольник или прямую линию из трех электродов, соединенных полосой. Глубина заложения — 0,5–0,7 м ниже уровня промерзания грунта. Такой контур работает несколько десятилетий и обеспечивает стабильное сопротивление.

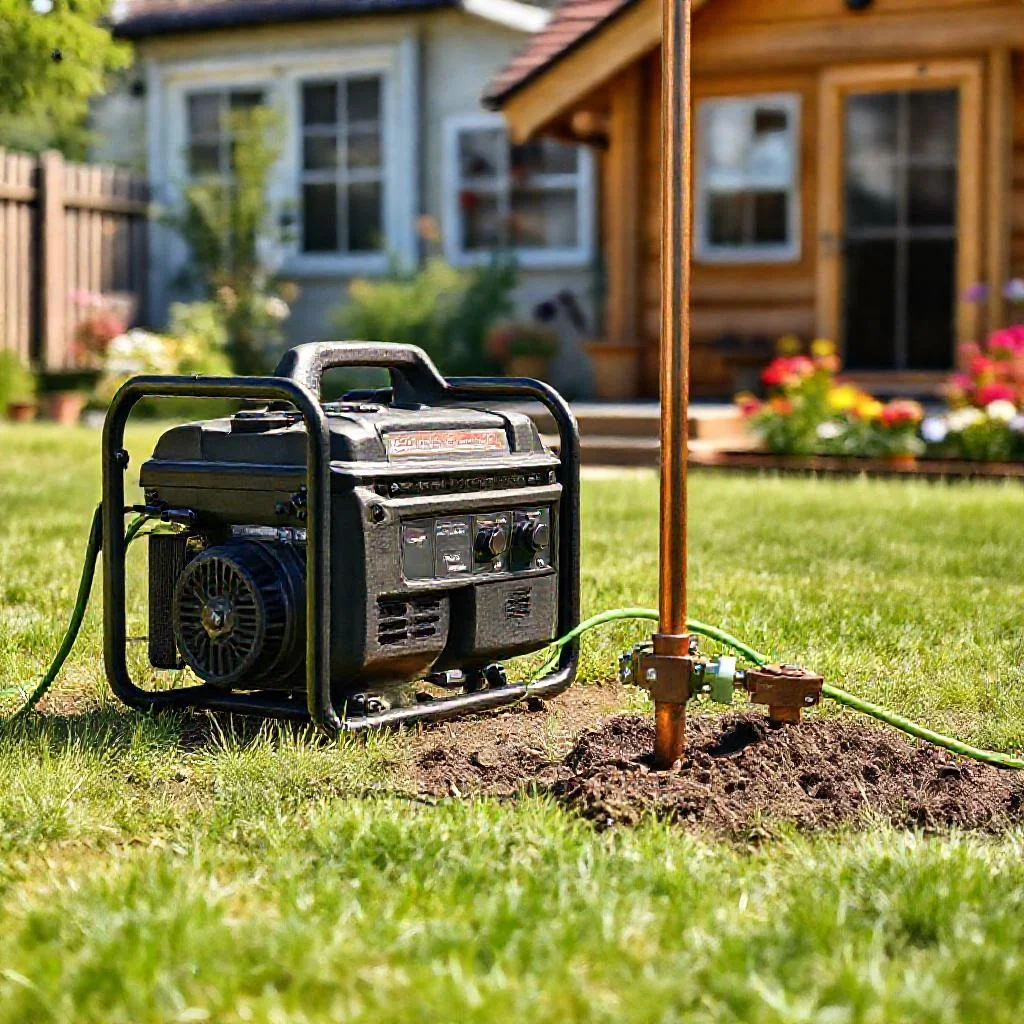

Временное решение — использование заводского модульно-штыревого заземления. Это набор омедненных штырей длиной 1,5 метра каждый, которые забиваются последовательно с использованием специального наконечника и кувалды. Трехметровый штырь в нормальном грунте дает сопротивление 10–15 Ом. Для достижения норматива 4 Ом требуется два-три таких штыря, соединенных параллельно. Модульная система дороже самостоятельной сварки, но компактна и не требует сварочного аппарата.
Подробная инструкция по сборке контура из металла
Для стационарного контура используется только черный металл (уголок 50х50х5 мм или круглая сталь диаметром 16 мм). Применение арматуры с рифленой поверхностью не допускается ПУЭ. Рифление увеличивает переходное сопротивление и ускоряет коррозию. Необходима гладкая сталь или уголок.
Шаг 1. Определение места и рытье траншей
Контур заземления располагается на расстоянии не менее 1 м от фундамента дома и не менее 5 м от входной группы генератора. Это обеспечивает безопасность при растекании тока. Копается траншея глубиной 0,7–0,8 м в виде треугольника со сторонами 1,5–2 м. Можно использовать линию, но треугольник предпочтительнее — он дает меньшее сопротивление при тех же затратах металла.
Шаг 2. Забивка вертикальных электродов
В вершинах треугольника забиваются отрезки уголка длиной 2,5–3 м. Забивать нужно кувалдой, строго вертикально. Верхний край электрода должен выступать на 15–20 см выше дна траншеи. Для удобства забивки на торец уголка (острый срез) надевается насадка, чтобы не разбивать металл. При забивке в тяжелый грунт (глина, суглинок) рекомендуется предварительно пробурить лидерную скважину глубиной 1–1,5 м.
Шаг 3. Сварка горизонтальной перемычки
Все три выступающих конца уголка соединяются между собой стальной полосой 40х4 мм. Соединение выполняется только электросваркой. Болтовые соединения использовать запрещено — они окисляются и теряют проводимость. Длина шва должна быть не менее 100 мм. Сварные швы обязательно окрашиваются битумным лаком или антикоррозийной краской. Части электродов, находящиеся в земле, красить нельзя — они должны контактировать с грунтом.
Шаг 4. Вывод в дом или к генератору
От контура к месту установки генератора (обычно на улице или в хозблоке) прокладывается стальная полоса 40х4 мм или медный провод сечением не менее 16 мм². Если используется медный провод, он обязательно прокладывается в трубе ПНД на глубине 0,5–0,7 м. Ввод в помещение выполняется через стену в гильзе. Внутри помещения полоса или провод подключается к шине PE генератора.
Категорически нельзя подключать контур к нулевой клемме генератора. Подключение выполняется именно к клемме заземления (корпусу). В генераторах с глухозаземленной нейтралью ноль и земля замкнуты внутри, но внешняя клемма земли должна быть соединена с наружным контуром.
Расчет необходимого сопротивления контура
Сопротивление контура заземления зависит от удельного сопротивления грунта. Практические значения: чернозем — 20–40 Ом*м; суглинок — 40–100 Ом*м; песок — 400–700 Ом*м; скала — более 1000 Ом*м. Для точного расчета используется формула для одиночного вертикального заземлителя:
R = (ρ / (2 π L)) * (ln(2L / d) + 0.5 * ln((4t + L) / (4t — L)))
Где ρ — удельное сопротивление грунта; L — длина электрода; d — диаметр; t — глубина заложения (расстояние от поверхности до середины электрода). Для уголка расчет ведется по эквивалентному диаметру.
На практике большинству дачников не нужен сложный расчет. Достаточно следовать правилу: три электрода длиной 3 метра в виде треугольника дают сопротивление от 2 до 6 Ом на обычном суглинке. После сборки контура обязательно производится контрольное измерение. Используется специальный прибор — измеритель сопротивления заземления (например, М416 или его современные аналоги). Норматив — не более 4 Ом. Если прибор показывает больше, добавляется четвертый электрод или увеличивается глубина существующих.
Типовые ошибки и их последствия
Первая ошибка: использование в качестве заземлителя металлической бочки или листа железа. Площадь контакта с землей у такого «электрода» мала. Реальный ток утечки может составлять десятки ампер. Лист железа просто не способен рассеять такой ток без опасного повышения потенциала. Это мнимое заземление, которое создает ложное чувство безопасности.
Вторая ошибка: подключение фазы и нуля к контуру заземления. Это короткое замыкание, которое вызовет отключение автомата мгновенно. Если автомат не сработает (неправильный номинал), проводка сгорит.
Третья ошибка: заземление генератора через ноль в домовой розетке. В момент пробоя изоляции в генераторе ток пойдет не в землю, а по нулевому проводу в дом. Если нейтраль дома заземлена, это может сработать. Но это не штатный режим. И фазировка может быть перепутана: в розетке генератора часто фаза и ноль расположены произвольно.
Четвертая ошибка: оставление контура незащищенным от химической коррозии. Кислые торфяники и удобрения на участке разрушают сталь за 2–3 года. Контур перестает работать незаметно. Решение — применение омедненных или оцинкованных электродов. Оцинковка допустима, но медь лучше. Для черной стали обязателен запас сечения (уголок 50 мм, а не 40 мм) и периодическая ревизия сварных швов раз в 3 года.
Сезонные особенности и влияние промерзания
Удельное сопротивление грунта резко возрастает при замерзании. Вода в виде льда — изолятор. Если контур заложен выше глубины промерзания, его сопротивление зимой может подскочить до 100–200 Ом. Это делает заземление бесполезным. Глубина промерзания в средней полосе России составляет 1,5–1,7 м. Следовательно, верхняя часть электродов должна быть на глубине не менее 0,7 м, а длина самих электродов — не менее 2,5–3 м.
Для круглогодичной работы генератора (например, резервное питание в зимнем доме) глубину контура необходимо увеличить еще на 0,5 м. В северных регионах или на скальных грунтах единственным выходом является устройство глубинного контура с помощью модульно-штыревой системы длиной 6–9 метров. Это сложная работа, но альтернативы нет.
В летний период требования к глубине менее жесткие, но контур все равно должен быть надежным. При сухой погоде и песчаной почве допускается проливка места установки электродов соленой водой (не хлорированной). Соль снижает удельное сопротивление на 20–40 %, но это временная мера. Соль ускоряет коррозию металла, поэтому использовать ее постоянно нельзя.
Материалы и инструменты: что купить
Для стационарного контура потребуется: уголок стальной 50х50х5 мм общей длиной 9–12 метров (на три электрода по 3–4 метра); полоса стальная 40х4 мм длиной 6–8 метров для соединения электродов и вывода к дому; электросварочный аппарат (инвертор 160 А); электроды МР-3 диаметром 3 мм; кувалда 5–8 кг; штырь для пробивки отверстий (либо лом).
Для модульно-штыревого заземления: комплект из трех омедненных штырей длиной по 1,5 м (общая длина 4,5 м на один электрод); муфты из латуни или нержавейки; наконечник для забивки; зажим для подключения проводника; медный провод ПВ3 сечением 25 мм²; труба ПНД диаметром 25 мм.
Для подключения к генератору: гибкий медный кабель ПВ3 16 мм² (черный или желто-зеленый); наконечники кольцевые под винт клеммы генератора; обжимной инструмент (пресс-клещи); термоусадка.
Категорически запрещено использовать алюминиевый провод для подземной прокладки. Алюминий разрушается в грунте за 1–2 года. Только медь или сталь.
Процесс подключения генератора к контуру
Генератор должен быть установлен на ровной сухой поверхности, защищен от осадков навесом. Контакт контура заземления с корпусом не должен проходить через краску или ржавчину. Клемма заземления на генераторе очищается до металла. На проводник надевается кольцевой наконечник, обжимается и фиксируется гайкой. Использовать пружинные шайбы (гроверы) обязательно — они предотвращают самоотвинчивание при вибрации.
После подключения контура к генератору необходимо проверить целостность цепи. Простейший тест — прозвонка мультиметром между фазой (на выходе генератора) и клеммой заземления. Сопротивление должно быть бесконечно большим (изоляция). Между нейтралью и землей сопротивление должно быть около 0–2 Ом (обмотка в глухозаземленных генераторах). Между корпусом генератора и заземляющим штырем сопротивление — доли Ома.
Далее выполняется тест с нагрузкой. Включается мощный прибор (электрочайник 1,5–2 кВт). Между корпусом генератора и землей (отдельным штырем) измеряется напряжение. В исправной системе оно не должно превышать 2–3 В. Если напряжение больше, контур некачественный — сопротивление велико.
Обслуживание и периодический контроль
Контур заземления не является вечным. Коррозия и изменения структуры грунта со временем ухудшают его характеристики. Раз в два года необходимо визуально осматривать сварные швы на выводах и целостность проводника на всем протяжении. Раз в три года делается контрольное измерение сопротивления при помощи прибора.
Если сопротивление увеличилось более чем на 30 % от первоначального, необходимо добавить несколько электродов или заменить поврежденный участок. Для стальных контуров характерно разрушение в зоне сварного шва от электрохимической коррозии. В таком шов зачищается и наваривается заново.
При обнаружении ржавчины на выводной полосе возле фундамента дома, этот участок зачищают и обрабатывают преобразователем ржавчины с последующей покраской битумным лаком. Медные и омедненные штыри в обслуживании не нуждаются, но периодический осмотр их соединений с проводником обязателен.
Своевременное обслуживание контура заземления гарантирует, что генератор на даче останется безопасным источником энергии на долгий срок. Пренебрежение этими правилами превращает генератор в источник повышенной опасности для жизни и имущества.
Сводная таблица данных
Ниже представлена сводная таблица, содержащая ключевые параметры, характеристики и нормативные требования к устройству контура заземления для портативного бензинового генератора на дачном участке. Данные систематизированы на основе информации из статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Источник из статьи |
|---|---|---|
| Мощность стандартного бытового генератора | 2–5 кВт | Не требует сложного промышленного контура. |
| Предельная мощность для портативных генераторов на дачах (по нормам) | до 10 кВт | Нормы допускают применение одиночных заземлителей. |
| Норматив сопротивления контура заземления (для сети 220 В) | не более 4 Ом | Ключевое требование ПУЭ (глава 1.7) и ГОСТ Р 50571. |
| Норматив сопротивления контура заземления (для сети 380 В) | не более 8 Ом | Ключевое требование ПУЭ (глава 1.7) и ГОСТ Р 50571. |
| Тип нейтрали в большинстве бытовых бензиновых генераторов | Глухозаземленная нейтраль | Средняя точка обмотки соединена с корпусом. |
| Система заземления генератора (при соединении корпуса с контуром) | TN | Нулевой провод (нейтраль) уже объединен с корпусом. |
| Сопротивление одиночного арматурного прута (глубина 1 м, суглинок) | 30–50 Ом | Типовая ошибка, не обеспечивает норматив. |
| Требуемая глубина одиночного вертикального электрода | не менее 3–4 метров | В зависимости от состава грунта. |
| Глубина заложения горизонтального контура | 0,5–0,7 м ниже уровня промерзания грунта | Рекомендуемое решение для дачи (треугольник или линия из 3 электродов). |
| Сопротивление трехметрового модульного штыря (нормальный грунт) | 10–15 Ом | Для норматива 4 Ом требуется 2-3 таких штыря. |
| Длина штырей в модульно-штыревом комплекте | 1,5 метра каждый | Набор омедненных штырей. |
| Материал для стационарного контура (вертикальные электроды) | Уголок 50х50х5 мм или круглая сталь диаметром 16 мм | Черный металл. Арматура с рифлением не допускается. |
| Длина вертикальных электродов (уголка) для треугольника | 2,5–3 м | Забиваются в вершинах треугольника. |
| Размеры траншеи под треугольный контур | Глубина 0,7–0,8 м, стороны 1,5–2 м | Предпочтительнее линии. |
| Сечение горизонтальной перемычки (полоса) | 40х4 мм | Стальная полоса, соединение только электросваркой. |
| Минимальная длина сварного шва | 100 мм | Окрашивается битумным лаком (части в земле не красить). |
| Сечение медного провода для вывода к генератору | не менее 16 мм² | Прокладывается в трубе ПНД на глубине 0,5-0,7 м. |
| Сечение медного провода для модульного заземления (ПВ3) | 25 мм² | Для подключения к зажиму. |
| Удельное сопротивление грунта: чернозем | 20–40 Ом*м | Практические значения. |
| Удельное сопротивление грунта: суглинок | 40–100 Ом*м | Практические значения. |
| Удельное сопротивление грунта: песок | 400–700 Ом*м | Практические значения. |
| Удельное сопротивление грунта: скала | более 1000 Ом*м | Практические значения. |
| Сопротивление контура из трех электродов по 3 м (суглинок) | от 2 до 6 Ом | Эмпирическое правило для дачников. |
| Расстояние от контура до фундамента дома | не менее 1 м | Требование безопасности. |
| Расстояние от контура до входной группы генератора | не менее 5 м | Требование безопасности. |
| Глубина промерзания в средней полосе России | 1,5–1,7 м | Влияет на глубину заложения контура. |
| Допустимое напряжение между корпусом генератора и землей (под нагрузкой) | не более 2–3 В | Показатель качественного контура при тесте. |
| Периодичность контрольного измерения сопротивления | раз в 3 года | При помощи прибора (М416 или аналог). |
| Критическое увеличение сопротивления для ремонта | более 30% от первоначального | Необходимо добавить электроды или заменить участок. |
Частые вопросы по теме (FAQ)
Какое сопротивление контура заземления должно быть для генератора на даче, и как его добиться?
Согласно нормам ПУЭ и ГОСТ Р 50571, сопротивление контура заземления должно быть не более 4 Ом для сети 220 В. На практике одиночный вертикальный электрод длиной 1 метр, забитый в суглинок, дает сопротивление 30–50 Ом, что недопустимо. Оптимальным решением является контур в виде треугольника из трех электродов длиной 2,5–3 метра каждый, соединенных стальной полосой 40х4 мм. Такой контур на обычном суглинке обеспечивает сопротивление от 2 до 6 Ом. Для точного контроля используется специальный прибор — измеритель сопротивления заземления (например, М416). Если прибор показывает более 4 Ом, необходимо добавить четвертый электрод или увеличить глубину существующих.
Можно ли использовать одиночный металлический штырь или арматуру для заземления генератора?
Использовать одиночный арматурный прут глубиной 1 метр недопустимо. Такой подход физически неспособен обеспечить сопротивление менее 30–50 Ом на суглинке, в то время как норматив составляет 4 Ом. Кроме того, ПУЭ запрещает применение арматуры с рифленой поверхностью в качестве заземлителя, так как рифление увеличивает переходное сопротивление и ускоряет коррозию. Допускается использовать только гладкую сталь (уголок 50х50х5 мм, круглая сталь диаметром 16 мм) или заводские модульно-штыревые системы из омедненных штырей.
Как правильно подключить контур заземления к бензиновому генератору?
Подключение выполняется строго к клемме с маркировкой «PE» (Protective Earth) или «Ground» на корпусе генератора. Категорически запрещено подключать контур к нулевой клемме генератора. Клемма заземления на генераторе очищается до металла. Используется гибкий медный кабель ПВ3 сечением не менее 16 мм². На проводник надевается кольцевой наконечник, который обжимается и фиксируется гайкой с обязательным применением пружинной шайбы (гровера) для предотвращения самоотвинчивания при вибрации.
Какие ошибки при заземлении генератора самые опасные?
Наиболее опасные ошибки: 1) Использование в качестве заземлителя металлической бочки или листа железа — такое «заземление» не способно рассеять ток утечки, создавая ложное чувство безопасности. 2) Подключение фазы и нуля к контуру заземления — это вызывает короткое замыкание. 3) Заземление генератора через ноль в домовой розетке — при пробое изоляции ток уйдет по нулевому проводу в дом, а не в землю. 4) Использование водопроводных труб или арматуры фундамента для заземления генератора — это категорически запрещено.
Как влияет сезон и промерзание грунта на работу заземления генератора?
Удельное сопротивление грунта резко возрастает при замерзании, так как лед является изолятором. Если контур заложен выше глубины промерзания, его сопротивление зимой может подскочить до 100–200 Ом, что делает заземление бесполезным. Для средней полосы России, где глубина промерзания составляет 1,5–1,7 м, верхняя часть электродов должна находиться на глубине не менее 0,7 м, а длина самих электродов — не менее 2,5–3 м. Для круглогодичной работы генератора глубину контура необходимо увеличить еще на 0,5 м. В северных регионах или на скальных грунтах требуется устройство глубинного контура длиной 6–9 метров с помощью модульно-штыревой системы.
