Газовый генератор на магистральном газе: устройство, экономика и юридические аспекты
Переход на природный сетевой газ в качестве топлива для резервного или основного электрогенератора — это логичный шаг в регионе, где проведена магистральная труба. Однако такое решение требует чёткого понимания конструкции оборудования, реального расхода топлива, а главное — процедур согласования. Рассмотренный ниже материал структурирует все ключевые параметры: от технических плюсов и минусов до юридически значимых требований газовой службы.
Конструктивные особенности газогенераторных установок для магистрального газа
Генератор, работающий от магистральной трубы, принципиально отличается от переносных пропановых моделей. Основное различие — в системе регулировки давления и газовой арматуре. В бытовой магистрали давление газа составляет от 1,3 до 2,5 кПа (килопаскалей). Двигатель внутреннего сгорания требует стабильного входного давления около 2,0–3,5 кПа. Поэтому устройство обязательно комплектуется редуктором низкого давления и электромагнитным клапаном отсечки.
Большинство стационарных газовых генераторов имеют чугунные гильзы цилиндров и рассчитаны на длительную работу при номинальной нагрузке. Двухтопливные модели (би-фьюэл) позволяют запускаться на бензине, а затем переключаться на магистральный газ. Однако для стационарного использования предпочтительны чисто газовые модификации с оптимизированной степенью сжатия (до 12–13 единиц), так как они обеспечивают больший КПД.
Плюсы эксплуатации газового генератора от магистральной трубы
Основным преимуществом является непрерывность топливоснабжения. В отличие от сжиженного газа в баллонах, запасы которого нужно контролировать и пополнять, магистральный газ подаётся централизованно — генератор может работать годами без дозаправки. Это критически важно для объектов бесперебойного энергоснабжения: медицинских учреждений, серверных, систем отопления загородных домов.
Экологичность и безопасность хранения — второй по значимости плюс. Природный газ легче воздуха, при утечке он поднимается вверх и рассеивается. Продукты сгорания содержат значительно меньше серы и твёрдых частиц по сравнению с дизелем. Моторное масло в газовом генераторе окисляется медленнее, что увеличивает межсервисный интервал до 300–400 моточасов против 100–150 у бензинового аналога.
Экономическая выгода становится очевидной при длительной эксплуатации. Стоимость киловатт-часа, полученного от магистрального газа, примерно в 2–3 раза ниже, чем от бензина, и на 20–30 процентов ниже, чем от дизельного топлива (при условии розничных цен на ДТ). Отсутствие необходимости закупать, транспортировать и хранить горючее в канистрах также снижает логистические расходы.
Автоматика запуска (ATS) — Aвтоматический ввод резерва) в паре с магистральным генератором обеспечивает полную автономию. При пропадании сети двигатель запускается в течение 5–15 секунд. При появлении напряжения происходит обратное переключение с последующим остыванием и остановкой.
Минусы и ограничения газового генератора на магистральном газе
Самый критический минус — привязанность к магистрали. Если происходит авария на газовой трубе или отключают подачу газа на ремонт, генератор полностью теряет работоспособность. Природный газ не хранится на объекте в значительных объёмах, поэтому резервный источник превращается в бесполезный металлолом до восстановления подачи топлива.
Выходная мощность газового генератора примерно на 10–15 процентов ниже паспортных значений, указанных для работы на пропане или бензине. Это связано с меньшей теплотворной способностью метана в сравнении с пропан-бутановой смесью. При выборе модели необходимо закладывать запас мощности: для покрытия пиковых нагрузок потребуется агрегат на 20–25 процентов мощнее, чем аналогичный дизельный.
Стоимость сертифицированного оборудования выше. Хороший стационарный газогенератор номиналом 10 кВт с системой ATS и водяным охлаждением обойдётся в сумму от 150 до 300 тысяч рублей. Бензиновый аналог той же мощности стоит в два-три раза дешевле. Дополнительные расходы включает проект газоснабжения, монтаж газопровода от точки врезки до генератора и отвод дымовых газов.
Низкая мобильность — очевидный недостаток. Установка жёстко крепится к бетонному основанию, подключается к дымоходу и магистрали. Переместить её без демонтажа и новой пусконаладки невозможно. Если владелец планирует смену места жительства, генератор придётся либо продавать с объектом, либо терять затраты на монтаж.
Расход газа: реальные цифры и методика расчёта
Расход природного газа на выработку 1 кВт*ч электроэнергии варьируется в пределах от 0,25 до 0,45 кубического метра в час. Конкретное значение зависит от трёх факторов: КПД генератора, нагрузки на валу двигателя и температуры окружающего воздуха (влияет на плотность газа). В технических паспортах обычно указывают расход при 75–80 процентах номинальной нагрузки.
Для генератора мощностью 10 кВт при 50-процентной загрузке (5 кВт) среднечасовой расход составит около 1,5–1,8 кубометра. При полной нагрузке расход вырастает до 2,7–3,2 кубометра в час. Уточнить характеристики для конкретной модели можно через параметр удельного расхода газа в спецификации производителя — он пересчитывается по формуле: V = P * q, где P — мощность в кВт, q — удельный расход (м³/кВт*ч).
Пример: генератор номиналом 12 кВт с удельным расходом 0,3 м³/кВт*ч при загрузке 8 кВт будет потреблять 8 * 0,3 = 2,4 кубометра в час. За 10 часов непрерывной работы расход составит 24 кубометра. По тарифу на газ для населения (в среднем 7–8 рублей за кубометр) стоимость электроэнергии будет около 60–65 рублей за час работы при указанной нагрузке.
Рекомендуется устанавливать отдельный газовый счётчик для генератора. Это позволяет точно контролировать расход топлива и избежать проблем с распределением платежей при совместном использовании одного счётчика с котлом и плитой. Расход генератора суммируется с бытовым потреблением, что может вывести тариф в более дорогую категорию при превышении лимита.
Нужно ли разрешение газовщиков: юридическая процедура
Ответ категоричный: да, любое подключение газоиспользующего оборудования к магистральному газопроводу требует официального разрешения и проекта. Самостоятельное врезание в трубу без согласования является административным правонарушением, а в случае аварии — влечёт уголовную ответственность вплоть до лишения свободы по статье 238 УК РФ (выполнение работ, не отвечающих требованиям безопасности).
Первый этап — получение технических условий (ТУ) в региональной газораспределительной организации (ГРО). Для этого необходимо подать заявление, приложить документы на домовладение, ситуационный план и паспортные данные владельца. Срок выдачи ТУ — до 14 рабочих дней. В документе указывают максимальную пропускную способность отвода и давление газа в точке подключения.
Второй этап — разработка проектной документации. Проект газоснабжения генератора выполняет специализированная организация, имеющая допуск СРО (Саморегулируемой организации). В проекте отображаются: место установки, диаметр трубы, тип редуктора, расположение запорной арматуры и способ отвода продуктов сгорания. Категорически запрещено подключать генератор к гибкой подводке от газового котла без отдельного отвода и крана.
Третий этап — согласование проекта с ГРО и монтаж. После утверждения проекта владелец заключает договор на техническое присоединение. Монтаж выполняет только лицензированная организация — самостоятельные работы не принимаются при сдаче. По окончании монтажа составляется акт приёмки, и генератор опломбируется представителем газовой службы.
Четвёртый этап — ввод в эксплуатацию. Сотрудник ГРО проверяет герметичность соединений (опрессовка), правильность подключения автоматики безопасности и соответствие проекту. Только после подписания акта газ пускают в новую ветку. Средний срок всей процедуры от получения ТУ до пуска газа составляет от двух до четырёх месяцев.
Требования к помещению и безопасности установки

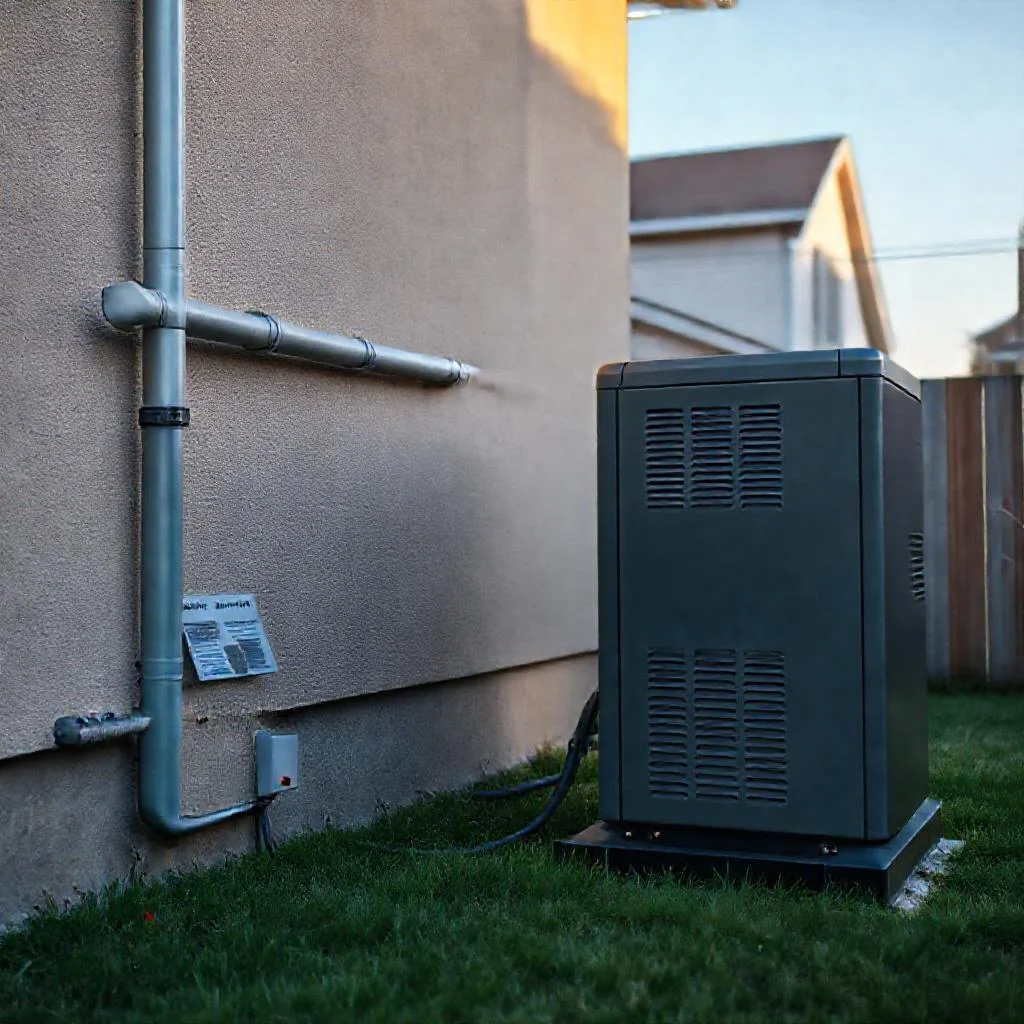

Генератор на природном газе не предназначен для установки в жилых комнатах или подвалах без принудительной вентиляции. Существует два разрешённых варианта размещения: отдельная котельная (газифицированное техническое помещение) или уличный всепогодный кожух. Внутри помещения обязательно наличие оконного проёма, вытяжки с троекратным воздухообменом в час и газоанализатора (сигнализатора загазованности).
При наружной установке генератор должен быть защищён от атмосферных осадков кожухом из оцинкованной стали или алюминия. Нагреватель картера (масляный подогрев) обязателен для регионов с зимними температурами ниже минус 10 градусов Цельсия — без прогрева густое масло не даст провернуть двигатель стартером. Дымоход выполняют из нержавеющей термостойкой стали с наклоном в сторону улицы для отвода конденсата.
Запрещается использовать для соединения с магистралью резиновые шланги, не предназначенные для природного газа. Разрешается только стальная труба (обычная или медная) с неразъёмными фитингами. Перед редуктором обязательно устанавливается шаровый кран для аварийного перекрытия, доступ к нему должен быть свободным в любое время суток.
Экономическая целесообразность: кому подходит такое решение
Установка газового генератора на магистральном газе экономически оправданна при средней длительности отключений электроэнергии более 20–30 часов в год. Если отключения случаются два-три раза за сезон на пару часов, затраты на проект, оборудование и монтаж окупаются десятилетиями. В таких случаях дешевле иметь инверторный бензиновый генератор мощностью 2–3 кВт для аварийного освещения и циркуляционного насоса.
Если объект используется как постоянное место жительства и отключения длятся сутками, генератор на магистральном газе окупается за 4–6 отопительных сезонов. Особенно высока рентабельность при одновременном использовании газа для отопления — единая газовая ветка снижает затраты на обслуживание и проект. Подключение мощного генератора (свыше 15 кВт) к частному дому рекомендуется только при наличии трёхфазного ввода и стабильной круглогодичной нагрузки не менее 60 процентов от номинала.
Вывод однозначен: магистральный генератор — это профессиональный инструмент для долгосрочного энергоснабжения. Он требует строгого соблюдения нормативов, финансовых вложений на этапе монтажа и юридического оформления. Однако эксплуатация без дозаправок и низкая стоимость киловатта делают его лучшим выбором для домов с постоянным проживанием и критикой к длительности простоя электричества.
Сводная таблица данных
В таблице ниже систематизированы ключевые технические, экономические и юридические параметры газовых генераторов, работающих от магистральной трубы, на основе данных статьи. Приведены сравнительные характеристики плюсов и минусов, реальные цифры расхода газа в зависимости от нагрузки, а также этапы получения обязательного разрешения газовщиков.
| Параметр / Характеристика | Описание / Значение |
|---|---|
| Плюсы эксплуатации | |
| Непрерывность топливоснабжения | Генератор может работать годами без дозаправки в отличие от сжиженного газа в баллонах. |
| Экологичность и безопасность | Природный газ легче воздуха, рассеивается при утечке. Продукты сгорания содержат меньше серы и твёрдых частиц. |
| Межсервисный интервал | Увеличен до 300–400 моточасов (против 100–150 у бензинового аналога). |
| Экономическая выгода | Стоимость кВт*ч в 2–3 раза ниже, чем от бензина, и на 20–30% ниже, чем от дизеля. |
| Автоматика запуска (ATS) | Обеспечивает полную автономию. Запуск в течение 5–15 секунд при пропадании сети. |
| Минусы и ограничения | |
| Привязанность к магистрали | При аварии на газовой трубе или её отключении генератор полностью теряет работоспособность. |
| Потеря выходной мощности | На 10–15% ниже паспортных значений (по сравнению с пропаном или бензином). Рекомендуется запас мощности 20–25%. |
| Стоимость оборудования | Генератор 10 кВт (с ATS и водяным охлаждением): от 150 до 300 тыс. рублей. Бензиновый аналог в 2-3 раза дешевле. |
| Низкая мобильность | Жёсткое крепление к бетонному основанию, подключение к дымоходу и магистрали. Перемещение невозможно без демонтажа. |
| Расход газа (реальные цифры) | |
| Удельный расход | От 0,25 до 0,45 куб. м на 1 кВт*ч. |
| Генератор 10 кВт при 50% загрузке (5 кВт) | Среднечасовой расход: 1,5–1,8 куб. м. |
| Генератор 10 кВт при полной нагрузке | Расход: 2,7–3,2 куб. м в час. |
| Пример расчёта (генератор 12 кВт, нагрузка 8 кВт) | Расход: 8 * 0,3 = 2,4 куб. м в час. За 10 часов: 24 куб. м. |
| Стоимость часа работы (пример) | Около 60–65 рублей за час при нагрузке 8 кВт (тариф 7–8 руб./куб. м). |
| Необходимость разрешения газовщиков (юридическая процедура) | |
| Этап 1 | Получение технических условий (ТУ) в ГРО (14 рабочих дней). |
| Этап 2 | Разработка проекта газоснабжения организацией с допуском СРО. |
| Этап 3 | Согласование проекта с ГРО и монтаж лицензированной организацией. |
| Этап 4 | Ввод в эксплуатацию: проверка герметичности, подписание акта, пломбировка. |
| Срок всей процедуры | От двух до четырёх месяцев. |
| Ответственность за самовольное подключение | Административное правонарушение, при аварии — уголовная ответственность (ст. 238 УК РФ). |
| Требования к установке | |
| Размещение | Отдельная котельная или уличный всепогодный кожух. Запрещена установка в жилых комнатах. |
| Для наружной установки | Обязателен масляный подогрев картера при температурах ниже минус 10°C. |
| Материал соединения с магистралью | Только стальная или медная труба с неразъёмными фитингами. Резиновые шланги запрещены. |
Частые вопросы по теме (FAQ)
В чем главные плюсы и минусы газового генератора, работающего от магистральной трубы?
Главный плюс — непрерывность топливоснабжения: в отличие от баллонов, газ подается централизованно, и генератор может работать годами без дозаправки. Также к плюсам относятся экологичность, больший межсервисный интервал (до 300–400 моточасов) и экономическая выгода: стоимость киловатт-часа от магистрального газа примерно в 2–3 раза ниже, чем от бензина. Основной минус — полная привязанность к магистрали: при аварии на трубе генератор теряет работоспособность. Кроме того, выходная мощность газового генератора на 10–15 процентов ниже паспортных значений для пропана или бензина, а стоимость сертифицированного оборудования выше (например, генератор номиналом 10 кВт обойдется в 150–300 тысяч рублей).
Каков реальный расход природного газа у генератора?
Расход природного газа на выработку 1 кВт*ч электроэнергии варьируется от 0,25 до 0,45 кубического метра в час, в зависимости от нагрузки, КПД и температуры воздуха. Для генератора мощностью 10 кВт при 50-процентной загрузке (5 кВт) среднечасовой расход составит около 1,5–1,8 кубометра. При полной нагрузке (10 кВт) расход вырастает до 2,7–3,2 кубометра в час. Например, для генератора номиналом 12 кВт с удельным расходом 0,3 м³/кВт*ч при загрузке 8 кВт потребление будет 2,4 кубометра в час.
Нужно ли получать разрешение от газовой службы на подключение генератора?
Да, обязательно. Любое подключение газоиспользующего оборудования к магистральному газопроводу требует официального разрешения и проекта. Самостоятельное врезание без согласования является административным правонарушением, а в случае аварии — влечет уголовную ответственность по статье 238 УК РФ. Процедура включает получение технических условий (ТУ) в газораспределительной организации, разработку проектной документации организацией с допуском СРО, согласование проекта, монтаж лицензированной организацией и ввод в эксплуатацию с проверкой герметичности представителем газовой службы. Средний срок процедуры — от двух до четырех месяцев.
Какие требования предъявляются к месту установки газового генератора?
Генератор на природном газе запрещено устанавливать в жилых комнатах или подвалах без принудительной вентиляции. Разрешены два варианта: отдельная котельная (газифицированное техническое помещение) или уличный всепогодный кожух. В помещении обязательно наличие оконного проема, вытяжки с троекратным воздухообменом и газоанализатора. Для наружной установки требуется защитный кожух из оцинкованной стали или алюминия, а для регионов с зимними температурами ниже минус 10 градусов Цельсия — обязательный нагреватель картера (масляный подогрев). Дымоход должен быть из нержавеющей термостойкой стали, а для соединения с магистралью разрешена только стальная или медная труба с неразъемными фитингами (резиновые шланги запрещены), с обязательным шаровым краном перед редуктором.
Когда установка газового генератора на магистральном газе экономически оправдана?
Установка экономически оправданна при средней длительности отключений электроэнергии более 20–30 часов в год. Если отключения случаются редко, дешевле использовать инверторный бензиновый генератор. Для домов постоянного проживания с длительными отключениями (сутками) генератор на магистральном газе окупается за 4–6 отопительных сезонов. Подключение мощного генератора (свыше 15 кВт) к частному дому рекомендуется только при наличии трехфазного ввода и стабильной круглогодичной нагрузки не менее 60 процентов от номинала.
