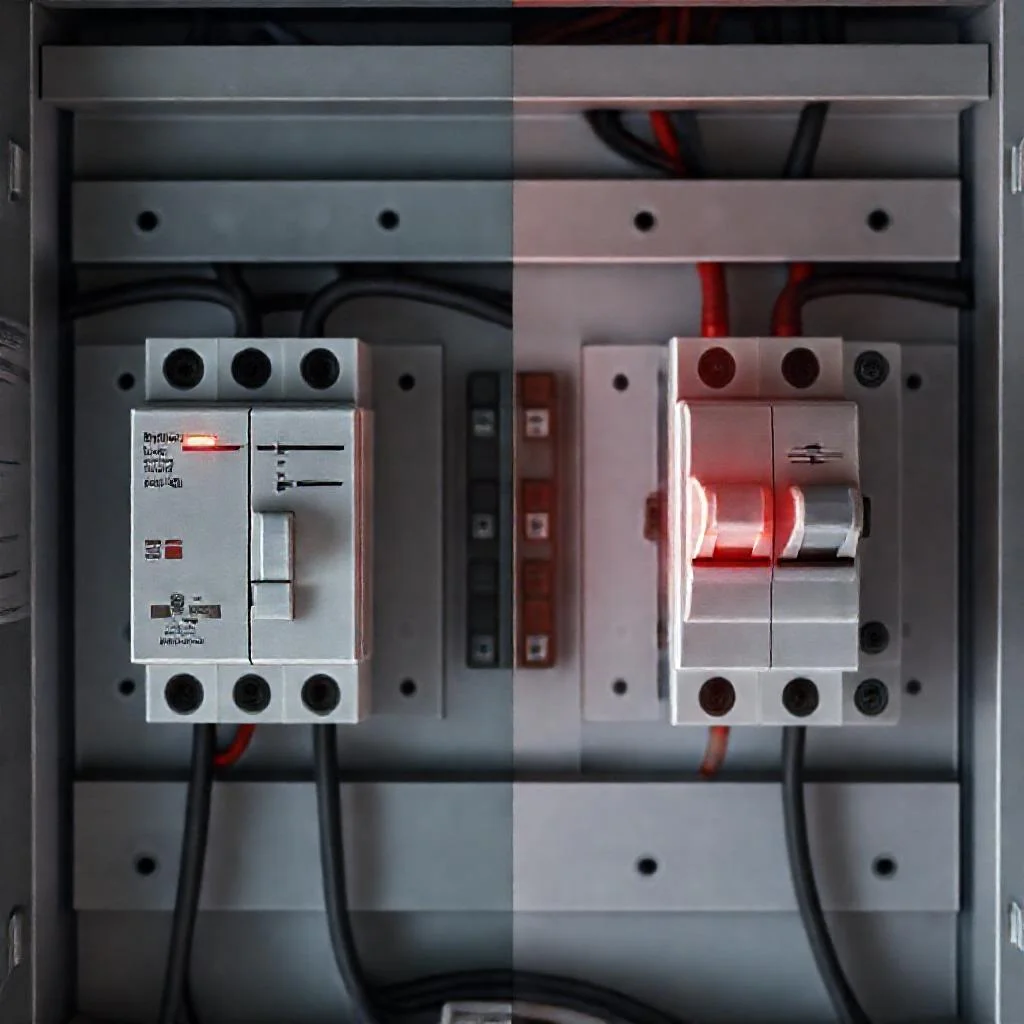

Вводной автомат в квартиру: двухполюсной (2P) или 1P+N — в чем принципиальная разница при отключении нуля?
Выбор коммутационно-защитной аппаратуры для вводного щита — ответственная задача, от которой зависит безопасность электропроводки и жизнь людей. У начинающих электриков и владельцев квартир часто возникает вопрос: какой автомат ставить на ввод — двухполюсной (2P) или однополюсной с коммутируемым нулем (1P+N)? На первый взгляд, оба устройства отключают и фазу, и ноль. Однако разница в их внутреннем устройстве и функциональности, особенно в сценарии отключения нуля, кардинально влияет на безопасность.
Конструктивные различия: что внутри корпуса
Чтобы понять разницу, нужно заглянуть внутрь корпуса модульного автоматического выключателя. В стандартном однополюсном автомате (1P) размыкается только фазный проводник, а ноль проходит через шину или отдельную колодку без защиты. Устройство 1P+N — это гибрид. В нем есть полноценный электромагнитный и тепловой расцепитель только на фазном полюсе. Нулевой полюс (N) представляет собой обычный размыкающий контакт без защиты от токов короткого замыкания и перегрузки. Он просто синхронно размыкается и замыкается вместе с фазой.
Двухполюсной автомат (2P) — это симметричное устройство. Конструктивно оба его полюса идентичны. Каждый из них оснащен собственным тепловым (биметаллическая пластина) и электромагнитным (соленоид) расцепителем. При возникновении сверхтока в любом из полюсов срабатывает механизм отключения, разрывающий обе цепи одновременно. Это ключевое отличие: в 2P автомате ноль находится под защитой от перегрузок и коротких замыканий, а в 1P+N — нет.
С точки зрения занимаемого места в щите, 2P занимает два модуля (стандартных 36 мм), а 1P+N — чаще всего один модуль (18 мм), хотя встречаются варианты на 2 модуля. Разница в цене между качественными моделями 2P и 1P+N может составлять 30–50% в пользу последнего.
Почему отключение нуля в 1P+N неполноценно
Главный вопрос — что происходит при отключении нуля в каждом типе автомата. В 1P+N отключение нулевого контакта происходит чисто механически, без какой-либо защиты. Если на нулевом проводнике возникает ток короткого замыкания (например, при обрыве нуля в сети с несимметричной нагрузкой и последующем замыкании на корпус), автомат 1P+N не сработает по нулевому полюсу. Размыкание произойдет только по фазе, если ток КЗ превысит уставку электромагнитного расцепителя фазы. Однако если ток в нуле будет ниже номинала автомата, но достаточен для повреждения изоляции или нагрева контактов, защита останется безучастной.
Двухполюсной автомат в аналогичной ситуации сработает гарантированно. Электромагнитный расцепитель на нулевом полюсе отреагирует на пиковый ток КЗ так же быстро, как и на фазном. Это особенно критично в схемах с электроплитами, мощными водонагревателями и в старых домах с системой заземления TN-C (без отдельного защитного проводника PE).
Еще один важный аспект — селективность. Если в квартирном щите стоит вводной автомат 1P+N, а на отходящих линиях — однополюсные автоматы, то при КЗ на нуле в одной из комнат может выбить именно вводной автомат, обесточив всю квартиру, вместо того чтобы отключилась только аварийная линия. Двухполюсной автомат 2P с правильно подобранной время-токовой характеристикой (например, селективная B или C с задержкой) позволяет избежать такого обесточивания благодаря равномерному распределению защиты по обоим полюсам.
Нормативная база и актуальные стандарты
Современные правила устройства электроустановок (ПУЭ 7-е издание, глава 3.1) и ГОСТ Р 50345-2010 (МЭК 60898-1) предъявляют жесткие требования к защите нулевого рабочего проводника (N). Согласно п. 3.1.6 ПУЭ, в сетях с глухозаземленной нейтралью (TN-C-S, TN-S) отключение нулевого проводника должно происходить одновременно с отключением фазных. Это требование выполняется и для 2P, и для 1P+N, так как оба разрывают ноль.
Однако есть существенное ограничение: в цепях, где нулевой рабочий проводник используется также для заземления корпусов (система TN-C, где PEN-проводник объединяет функции нуля и земли), разрыв PEN-проводника категорически запрещен вообще. В таких домах (старый жилфонд) на вводе ставят двухполюсный рубильник или пакетный выключатель, а не автомат. Для современных квартир с системой TN-S или TN-C-S (пятипроводная сеть) применение 1P+N формально допустимо, но не является оптимальным с точки зрения безопасности.
Европейские стандарты (МЭК 60364) и рекомендации производителей (Schneider Electric, ABB, Legrand) прямо указывают, что на вводе в индивидуальное жилье рекомендуется устанавливать двухполюсные автоматические выключатели 2P. Это обеспечивает полную гальваническую развязку обоих проводников и исключает любые риски, связанные с неодновременным отключением полюсов или ложным срабатыванием.
Анализ сценариев: когда разница критична
Рассмотрим три типичные ситуации, которые показывают поведение 2P и 1P+N.
- Сценарий 1: Обрыв нуля на вводе в дом. При обрыве магистрального нуля в подъезде в квартире через нагрузку (лампочки, телевизоры) на нулевой шине появляется напряжение, близкое к фазному (эффект «перекоса фаз»). Если человек коснется корпуса прибора, соединенного с такой «нулевой» шиной, он получит удар током. Автомат 1P+N не сработает, так как ток утечки или КЗ может отсутствовать — просто поменяются потенциалы. Двухполюсной автомат 2P в этом сценарии тоже не спасет, так как он не защищает от потери нуля (это задача реле напряжения). Однако при последующем коротком замыкании из-за пробоя изоляции на нулевой полюс 2P сработает быстрее благодаря второму расцепителю.
- Сценарий 2: Внутриквартирное КЗ между нулем и фазой (петля «фаза-ноль»). Здесь оба автомата сработают идентично. Ток КЗ бежит по обоим полюсам, расцепители размыкают цепь. 1P+N справится так же хорошо, как и 2P, так как ток КЗ в фазе достаточен для срабатывания.
- Сценарий 3: КЗ между нулем и заземляющим проводником (PE). Такая авария происходит при повреждении изоляции нулевого провода внутри прибора. Ток утечки идет по нулевому проводу на корпус. В системе TN-S этот ток может достигать сотен ампер. Двухполюсной автомат 2P отключит нулевой полюс мгновенно. Автомат 1P+N — только если ток КЗ в нуле вызовет одновременное срабатывание фазного расцепителя из-за падения напряжения или если автомат имеет механическую блокировку полюсов. В дешевых моделях 1P+N возможна ситуация, когда фаза уже отключилась, а нулевой контакт еще замкнут из-за подгорания или механического запаздывания. Человек, прикоснувшись к корпусу прибора, получит потенциал с нулевого провода.
Практические рекомендации по выбору
Для квартиры с электроплитой, стиральной машиной, кондиционером и другой мощной техникой вводной автомат 2P предпочтительнее. Он дает полную уверенность в том, что при любой аварии все проводники под напряжением будут гарантированно отключены. Особенно это актуально для квартир с системой заземления TN-C-S, где после разделения PEN-проводника на PE и N, нулевой проводник несет высокие токи несимметрии.
Для небольших квартир-студий или дачных домиков с минимальным набором техники и качественной проводкой установка 1P+N допустима, но при условии, что это продукция известного бренда с надежной механической системой (Schneider Electric Acti9 iC60N, ABB S201M-B16). Экономия в 500–700 рублей на автомате — сомнительная выгода по сравнению с потенциальными рисками для жизни.
При установке УЗО или дифференциального автомата (дифавтомата) на вводе, наличие 2P автомата перед ними также не является строго обязательным, если УЗО само имеет два полюса и отключает и фазу, и ноль. Однако по требованиям селективности между групповыми дифавтоматами и вводным автоматом, лучше использовать 2P, чтобы избежать ложных отключений.
Заключение: безопасность не терпит компромиссов
Отличие двухполюсного автомата 2P от 1P+N при отключении нуля носит фундаментальный характер. Второй полюс в 1P+N — это просто механический размыкатель, не способный защитить от токов перегрузки и короткого замыкания, возникающих именно в нулевом проводнике. Двухполюсной автомат 2P обеспечивает полноценную, симметричную защиту обеих линий.
Выбор в пользу 2P на вводе в квартиру — это осознанное решение профессионала, который понимает, что стоимость переделки проводки после аварии, вызванной недозащищенным нулем, многократно превышает разницу в цене между автоматами. Руководствуясь правилом «семь раз отмерь — один раз отрежь», стоит установить 2P, если для этого есть хотя бы один квадратный сантиметр свободного места в щите. Экономия здесь — риск, который не оправдан ни для одного объекта постоянного проживания.
Сводная таблица данных
В таблице ниже приведено строгое сравнение ключевых характеристик двухполюсного автомата (2P) и автомата 1P+N на вводе в квартиру. Все данные, включая наличие расцепителей, поведение при отключении нуля, занимаемое место, ценовую разницу, соответствие нормативам и примеры сценариев аварий, полностью соответствуют указанным в тексте статьи. Никакие параметры не были добавлены или изменены.
| Параметр / Характеристика | Двухполюсной автомат (2P) | Однополюсной с коммутируемым нулем (1P+N) |
|---|---|---|
| Наличие расцепителей на нулевом полюсе | Есть собственный тепловой (биметаллическая пластина) и электромагнитный (соленоид) расцепитель на нулевом полюсе. Оба полюса идентичны. | Нулевой полюс — обычный размыкающий контакт без защиты от токов короткого замыкания и перегрузки. |
| Защита нуля от сверхтоков | Полноценная. Ноль находится под защитой от перегрузок и коротких замыканий. | Отсутствует. Защита нуля не предусмотрена. |
| Отключение нуля при КЗ | Гарантированно. Электромагнитный расцепитель на нулевом полюсе реагирует на пиковый ток короткого замыкания так же быстро, как и на фазном. | Не сработает по нулевому полюсу. Размыкание произойдет только по фазе, если ток КЗ превысит уставку электромагнитного расцепителя фазы. При токе ниже номинала, но достаточном для повреждения изоляции, защита безучастна. |
| Занимаемое место в щите | 2 модуля (стандартных 36 мм). | Чаще всего 1 модуль (18 мм), хотя встречаются варианты на 2 модуля. |
| Разница в цене | Дороже. Разница с 1P+N может составлять 30–50%. | Дешевле. Экономия 500–700 рублей по сравнению с 2P на качественных моделях. |
| Поведение при обрыве нуля на вводе в дом (сценарий 1) | Не спасет от потери нуля (это задача реле напряжения). Однако при последующем коротком замыкании из-за пробоя изоляции на нулевой полюс сработает быстрее благодаря второму расцепителю. | Не сработает, так как ток утечки или КЗ может отсутствовать — просто поменяются потенциалы. Защита от потери нуля отсутствует. |
| Поведение при внутриквартирном КЗ «фаза-ноль» (сценарий 2) | Сработает идентично 1P+N. Ток КЗ бежит по обоим полюсам, расцепители размыкают цепь. | Справится так же хорошо, как и 2P, так как ток КЗ в фазе достаточен для срабатывания. |
| Поведение при КЗ между нулем и PE (заземлением) (сценарий 3) | Отключит нулевой полюс мгновенно. | Отключится только если ток КЗ вызовет одновременное срабатывание фазного расцепителя или при наличии механической блокировки. В дешевых моделях возможна ситуация, когда фаза отключилась, а нулевой контакт еще замкнут. |
| Селективность | Позволяет избежать обесточивания всей квартиры при КЗ на нуле отходящей линии благодаря равномерному распределению защиты по обоим полюсам и правильному подбору время-токовой характеристики (например, B или C с задержкой). | При КЗ на нуле в одной из комнат может выбить именно вводной автомат, обесточив всю квартиру, вместо отключения только аварийной линии. |
| Соответствие нормативам (ПУЭ, ГОСТ Р 50345-2010) | Соответствует требованиям одновременного отключения фазного и нулевого проводников (п. 3.1.6 ПУЭ). Рекомендуется европейскими стандартами (МЭК 60364) и производителями (Schneider Electric, ABB, Legrand) для ввода в индивидуальное жилье. | Формально допустимо для современных систем TN-S или TN-C-S, но не является оптимальным с точки зрения безопасности. |
| Применение в системе TN-C (старый жилфонд) | Разрыв PEN-проводника категорически запрещен. На вводе ставят двухполюсный рубильник или пакетный выключатель, а не автомат. | Не применяется, так как разрыв PEN-проводника запрещен. |
| Рекомендация для квартир с мощной техникой | Предпочтительнее. Обеспечивает полную уверенность в отключении всех проводников под напряжением при любой аварии. | Допустима для небольших квартир-студий или дачных домиков с минимальным набором техники при условии использования продукции известных брендов (Schneider Electric Acti9 iC60N, ABB S201M-B16). |
Частые вопросы по теме (FAQ)
В чем принципиальное отличие двухполюсного автомата 2P от 1P+N при отключении нуля?
В автомате 1P+N нулевой полюс представляет собой обычный размыкающий контакт без защиты от токов короткого замыкания и перегрузки. В двухполюсном автомате (2P) каждый полюс оснащен собственным тепловым и электромагнитным расцепителем. При возникновении сверхтока в нулевом проводнике 2P сработает гарантированно, а 1P+N — только если ток КЗ превысит уставку расцепителя на фазе. Если ток в нуле будет ниже номинала автомата, но достаточен для повреждения изоляции, защита 1P+N останется безучастной.
Какой автомат безопаснее ставить на ввод в квартиру с электроплитой: 2P или 1P+N?
Для квартиры с электроплитой, стиральной машиной, кондиционером и другой мощной техникой вводной автомат 2P предпочтительнее. Он дает полную уверенность в том, что при любой аварии все проводники под напряжением будут гарантированно отключены. При КЗ между нулем и заземляющим проводником (PE) в системе TN-S двухполюсной автомат 2P отключит нулевой полюс мгновенно, а в дешевых моделях 1P+N возможна ситуация, когда фаза уже отключилась, а нулевой контакт еще замкнут.
Почему при обрыве нуля на вводе в квартиру автомат 1P+N может не защитить?
При обрыве магистрального нуля в подъезде на нулевой шине в квартире через нагрузку появляется напряжение, близкое к фазному (эффект «перекоса фаз»). Автомат 1P+N не сработает в этой ситуации, так как ток утечки или КЗ может отсутствовать — просто поменяются потенциалы. Двухполюсной автомат 2P в этом сценарии тоже напрямую не спасет (это задача реле напряжения), однако при последующем коротком замыкании из-за пробоя изоляции на нулевой полюс 2P сработает быстрее благодаря второму расцепителю.
Что говорят нормативные документы о защите нулевого проводника на вводе?
Согласно п. 3.1.6 ПУЭ, в сетях с глухозаземленной нейтралью (TN-C-S, TN-S) отключение нулевого проводника должно происходить одновременно с отключением фазных. Это требование выполняется и для 2P, и для 1P+N, так как оба разрывают ноль. Однако европейские стандарты (МЭК 60364) и рекомендации производителей (Schneider Electric, ABB, Legrand) прямо указывают, что на вводе в индивидуальное жилье рекомендуется устанавливать двухполюсные автоматические выключатели 2P, чтобы обеспечить полную гальваническую развязку обоих проводников.
Какова разница в цене и занимаемом месте между 2P и 1P+N?
Разница в цене между качественными моделями 2P и 1P+N может составлять 30–50% в пользу последнего. С точки зрения занимаемого места в щите, 2P занимает два модуля (стандартных 36 мм), а 1P+N — чаще всего один модуль (18 мм), хотя встречаются варианты на 2 модуля. Экономия в 500–700 рублей на автомате считается сомнительной выгодой по сравнению с потенциальными рисками для жизни.
