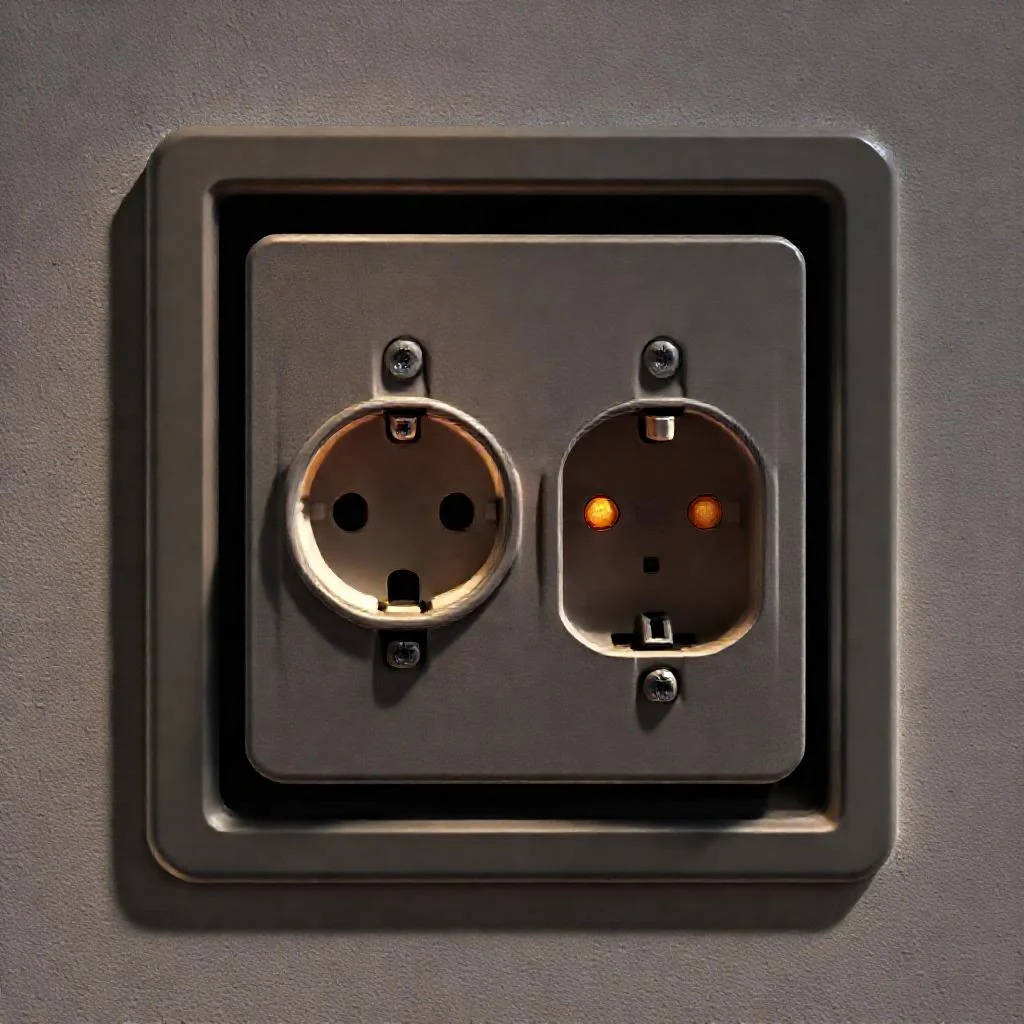

Двойная розетка в один подрозетник: скрытые риски и технические компромиссы
Компактность жилья и стремление к минимализму заставляют искать нестандартные решения. Установка двойной розетки в один стандартный подрозетник выглядит как идеальный выход. Однако за внешней простотой скрывается ряд инженерных ограничений. Понимание этих ограничений необходимо для безопасной эксплуатации.
Стандартный подрозетник имеет диаметр 68 мм и глубину 40–45 мм. Он рассчитан на размещение одного механизма. Двойные розетки в таком корпусе представляют собой либо поворотные (турникетные) конструкции, либо модули с очень плотной компоновкой. В обоих случаях геометрия внутреннего пространства нарушается. Место для размещения проводов и радиаторов охлаждения становится критически малым.
Анатомия проблемы: почему перегрев неизбежен
Главная физическая причина перегрева кроется в законе Джоуля-Ленца. При прохождении тока через контактную группу выделяется тепло. Количество тепла прямо пропорционально квадрату силы тока и сопротивлению контакта. В обычной розетке отвод тепла происходит через корпус, монтажные провода и воздушную прослойку внутри подрозетника.
В сдвоенной конструкции два механизма сжаты в объеме одного одиночного блока. Расстояние между токоведущими шинами сокращается до минимума. Воздушная прослойка, необходимая для конвекции, практически исчезает. Тепло от двух работающих нагрузок накапливается внутри. Температура в точке контакта может превышать критические 65–70 °C.
Ситуация усугубляется, если провода в подрозетнике согнуты под острым углом. При установке двойной розетки монтажнику приходится укладывать жилы с минимальным радиусом изгиба. Это создает механическое напряжение на клеммах. Пружинный зажим может ослабнуть со временем. Переходное сопротивление увеличивается. Начинается локальный нагрев, который разрушает изоляцию.
Конструктивные минусы схемы «два в одном»
Механическая прочность такой розетки всегда ниже, чем у одинарной. Посадочное место в стене остается прежним. Нагрузка на крепежные лапки и пластик корпуса удваивается. При частом использовании (включение/выключение вилок) разбалтывание конструкции происходит быстрее.
Глубина стандартного подрозетника часто оказывается недостаточной. Большинство моделей экономичных двойных розеток имеют глубину посадочной части от 35 до 42 мм. В подрозетнике глубиной 40 мм механизм упирается в дно. Провода приходится заводить под прямым давлением клеммной колодки. Это прямое нарушение технологии монтажа.
Еще один нюанс — совместимость с вилками. Массивные зарядные блоки (адаптеры питания) часто перекрывают второе гнездо. Практический функционал снижается: фактически работает одно место. При этом тепловая нагрузка на объединенную шину сохраняется, даже если нагрузка подключена в одну часть.
- Ограниченный запас по току. Большинство двойных розеток в один подрозетник имеют номинальный ток 10 А, а не 16 А, как стандартные одинарные. Это связано с худшими условиями теплоотвода.
- Высокое переходное сопротивление. Коммутация проводов внутри тесного корпуса часто выполняется перемычками. Каждое дополнительное соединение увеличивает общее сопротивление цепи.
- Трудности обслуживания. Демонтаж такой конструкции без повреждения стены или гипсокартона представляет сложность из-за плотного прилегания механизма к краям отверстия.
Критерии перегрева: как отличить норму от аварии
Любая розетка греется при работе под нагрузкой. Нормальная температура корпуса — до 40 °C. Прикосновение ощущается как теплая поверхность. Если корпус становится горячим (выше 50–55 °C) или начинает пахнуть нагретой пластмассой, процесс деструкции изоляции уже запущен.
Критический нагрев контактов в двойной розетке может развиваться незаметно. Провода, спрятанные в стене, не видны. Первый признак проблемы — изменение цвета лицевой панели. Желтоватые или коричневые пятна вокруг клавиш или гнезд указывают на термическое разложение пластика. Второй признак — искрение при включении мощного прибора.
Согласно ПУЭ (Правила устройства электроустановок), температура нагрева контактов не должна вызывать повреждение изоляции. Для кабеля с ПВХ изоляцией предельная длительная температура жилы составляет +70 °C. При превышении этого порога полимер начинает выделять хлор и теряет диэлектрические свойства.
Разбор конкретных сценариев эксплуатации
Рассмотрим типовую ситуацию: кухня, двойная розетка, подключены чайник (2,2 кВт) и микроволновая печь (1,5 кВт). Общая мощность — 3,7 кВт. Ток в линии составляет около 17 А. Если розетка рассчитана на 10 А, перегрузка достигает 70 %. Контакты нагреваются до 100–120 °C за несколько минут.
Другой сценарий: спальня, зарядка двух ноутбуков (суммарно 200–300 Вт). Ток небольшой. Перегрева нет. Но декоративная пластина двойной розетки может быть выполнена из тонкого пластика с плохим отводом тепла. Даже при малой нагрузке длительная работа в течение 8–10 часов создает усталостный нагрев. Срок службы контактов сокращается.
Третий вариант — использование некачественных подрозетников с тонкими стенками. Пластик деформируется под нагрузкой лапок. Механизм проворачивается внутри штрабы. Контакт с проводами нарушается. Возникает дугообразование. Это прямой путь к короткому замыканию.
Альтернативы и грамотное решение
Если требуется два места для подключения, оптимальный вариант — установка двойного подрозетника (75 мм в ширину, два отверстия рядом). Это требует штробления и ремонта стены, но дает полную гарантию безопасности. Каждая розетка работает независимо, имеет собственный радиатор и свободный доступ воздуха.
Второй допустимый вариант — использование качественной европейской двойной розетки с номиналом 16 А. Такие изделия имеют усиленные контакты из фосфористой бронзы и увеличенные зажимные площадки. Стоимость их значительно выше. Вероятность подделки на рынке достигает 60 %. Покупка требует проверки сертификата соответствия ГОСТ Р или нормам ТР ТС.
Третье решение — не использовать двойную розетку для мощных потребителей. Можно установить ее в зоне маломощной техники (ночник, зарядка телефона, радио). Для кухни, мастерской или офиса такой выбор категорически не рекомендуется.
Стандарты и нормативная база
Требования к монтажу розеток регламентируются СП 256.1325800.2016 и ГОСТ 7396.1-89. В документах указано: расстояние между центрами розеток должно составлять 72 мм для раздельного монтажа. Двойная конструкция в одном подрозетнике техническим регламентом рассматривается как единое устройство. Методика расчета тепловыделения для таких устройств отсутствует в явном виде.
Производители часто указывают номинальный ток для одиночного режима. Считать, что два канала суммарно выдержат 16 А или 20 А, — ошибка. Общий тепловой бюджет устройства ограничен. На практике производители честных брендов (Legrand, Schneider Electric, ABB) ограничивают токопроводящую способность таких моделей до 10 А суммарно.
Использование двойной розетки в старом алюминиевом проводке особенно опасно. Алюминий имеет текучесть и окисную пленку. При перегреве контакт окисляется быстрее. Сопротивление растет лавинообразно. За четыре-пять циклов нагрева-остывания соединение в клемме разрушается полностью.
Практические рекомендации по монтажу
Если принято решение об установке такой конструкции, необходимо строго соблюдать условия. Сечение питающего провода должно быть не менее 2,5 мм² по меди. Для алюминия — 4 мм². Автоматический выключатель в щитке должен быть на 10 А, не больше. Дифавтомат или УЗО — с порогом 10 мА.
Внутри подрозетника провода должны быть зачищены ровно на длину зажима. Излишек изоляции внутри корпуса недопустим. Перекручивание провода перед зажимом запрещено. Медная жила должна быть прямой. При использовании многожильного провода (гибкого) обязательна опрессовка наконечниками НШВИ.
Посадочное место должно быть ровным. Перекос двойной розетки даже на 1–2 градуса создает боковое усилие на контактные группы. На пластике корпуса со временем появляются микротрещины. Влажность воздуха через них проникает к контактам, провоцируя коррозию.
Рекомендуется раз в полгода подтягивать контакты. У современных моделей с пружинным зажимом это невозможно. Придется менять механизм. Каждый цикл демонтажа ослабляет крепление в стене. Поэтому замена такой розетки обычно выполняется один раз — на исправную одинарную или на спаренные в блоке.
Итоговый вердикт
Двойная розетка в один стандартный подрозетник — это компромиссный продукт. Она решает задачу экономии пространства на стене. Цена этого решения — повышенный риск перегрева. Конструкция имеет объективные физические ограничения по отводу тепла. Токовая нагрузка на такой прибор должна быть ограничена 10 А суммарно. Подключение мощных электроприборов (обогреватели, чайники, утюги) противопоказано.
Игнорирование этих правил приводит к оплавлению изоляции, выходу из строя контактов и возгоранию. Статистика МЧС показывает, что до 30 % пожаров в жилом секторе связано с неисправностью розеток. Среди них значительную долю составляют именно перегруженные сдвоенные конструкции в одинарных подрозетниках.
Для долговременной и безопасной эксплуатации приоритетом должна оставаться раздельная установка с соблюдением расстояний. Если пространство категорически не позволяет разместить двойной блок, лучше установить одну качественную одинарную розетку с номинальным током 16 А. В ряде случаев это покрывает все потребности. Одно надежное соединение всегда безопаснее двух сомнительных в одном корпусе.
Сводная таблица данных
В таблице ниже систематизированы ключевые параметры, риски и конструктивные особенности двойной розетки в один стандартный подрозетник, основанные исключительно на данных из текста статьи. Данные сгруппированы по категориям: геометрические ограничения, электрические характеристики, температурные критерии и сценарии эксплуатации.
| Параметр / Характеристика | Двойная розетка (в один подрозетник) | Примечание / Риск (из текста) |
|---|---|---|
| Диаметр подрозетника | 68 мм | Стандартный размер для одного механизма. |
| Глубина подрозетника | 40–45 мм | Часто недостаточна для двойной конструкции (глубина посадочной части 35–42 мм). Механизм упирается в дно. |
| Номинальный ток (суммарный) | 10 А | Ограничен худшими условиями теплоотвода. У честных брендов (Legrand, Schneider, ABB) — не более 10 А суммарно. |
| Номинальный ток (стандарт для одиночной) | 16 А | Стандартная одинарная розетка. В двойной конструкции такое значение — исключение (требует усиленных контактов из фосфористой бронзы). |
| Расстояние между центрами (норма для раздельного монтажа) | 72 мм | По ГОСТ 7396.1-89 и СП 256.1325800.2016. В двойной конструкции в одном корпусе нарушено. |
| Температура нагрева корпуса (норма) | до 40 °C | Ощущается как теплая поверхность. |
| Температура нагрева (критический порог деструкции) | 65–70 °C | Температура в точке контакта. При превышении начинается разрушение изоляции. |
| Температура корпуса (горячий) | выше 50–55 °C | Признак запущенного процесса деструкции изоляции и опасного перегрева. |
| Предельная длительная температура жилы (ПВХ) | +70 °C | По ПУЭ. Превышение ведет к выделению хлора и потере диэлектрических свойств. |
| Сечение провода (медь) | не менее 2,5 мм² | Необходимое условие при установке такой конструкции. |
| Сечение провода (алюминий) | не менее 4 мм² | Алюминий особенно опасен из-за текучести и окисления при перегреве. |
| Автоматический выключатель | 10 А (не больше) | Требование безопасности для линии с такой розеткой. |
| Сценарий перегрузки (кухня: чайник 2,2 кВт + микроволновка 1,5 кВт) | Суммарный ток ~17 А, перегрузка 70% | Нагрев контактов до 100–120 °C за несколько минут. Прямое нарушение режима. |
| Конструктивный минус | Плотная компоновка / почти полное отсутствие воздушной прослойки | Тепло от двух нагрузок накапливается, конвекция нарушена. |
| Конструктивный минус | Наличие перемычек | Каждое дополнительное соединение увеличивает общее сопротивление цепи. |
| Риск для элемента | Пружинный зажим | Ослабевает со временем из-за механического напряжения проводов, согнутых под острым углом. |
| Рекомендация производителей | Не использовать для мощных потребителей | Категорически не рекомендуется для кухни, мастерской или офиса. |
Частые вопросы по теме (FAQ)
Почему двойная розетка в один стандартный подрозетник греется сильнее обычной?
Главная причина — нарушение теплоотвода. В сдвоенной конструкции два механизма сжаты в объеме одного корпуса. Расстояние между токоведущими шинами сокращается до минимума, а воздушная прослойка, необходимая для конвекции, практически исчезает. Тепло от двух работающих нагрузок накапливается внутри, и температура в точке контакта может превышать критические 65–70 °C.
Какой номинальный ток у двойных розеток в один подрозетник?
Большинство таких розеток имеют номинальный ток 10 А, а не 16 А, как стандартные одинарные. Это связано с худшими условиями теплоотвода. Даже если на устройстве указан больший ток, общий тепловой бюджет ограничен. Производители честных брендов (Legrand, Schneider Electric, ABB) ограничивают токопроводящую способность таких моделей до 10 А суммарно. Считать, что два канала суммарно выдержат 16 А или 20 А, — ошибка.
Какую суммарную мощность можно подключать к двойной розетке в один подрозетник?
Токовая нагрузка на такой прибор должна быть ограничена 10 А суммарно. При превышении этого порога начинается критический перегрев. Например, при подключении чайника (2,2 кВт) и микроволновой печи (1,5 кВт) общая мощность составляет 3,7 кВт, а ток в линии — около 17 А. Если розетка рассчитана на 10 А, перегрузка достигает 70 %, и контакты нагреваются до 100–120 °C за несколько минут. Подключение мощных электроприборов (обогреватели, чайники, утюги) противопоказано.
Каковы признаки того, что двойная розетка перегревается и требует замены?
Критический нагрев контактов может развиваться незаметно. Первый признак проблемы — изменение цвета лицевой панели: желтоватые или коричневые пятна вокруг клавиш или гнезд указывают на термическое разложение пластика. Второй признак — искрение при включении мощного прибора. Если корпус становится горячим (выше 50–55 °C) или начинает пахнуть нагретой пластмассой, процесс деструкции изоляции уже запущен.
Какие меры безопасности нужно соблюдать при монтаже двойной розетки в один подрозетник?
Сечение питающего провода должно быть не менее 2,5 мм² по меди. Автоматический выключатель в щитке должен быть на 10 А, не больше. Дифавтомат или УЗО — с порогом 10 мА. Внутри подрозетника провода должны быть зачищены ровно на длину зажима, перекручивание провода перед зажимом запрещено. При использовании многожильного провода (гибкого) обязательна опрессовка наконечниками НШВИ.
